Blackmagic Design Teranex Express

Teranex Express fra Blackmagic Design er en broadcast-op- og nedkonverter til SD, HD og Ultra HD i realtid. Med den kan du konvertere dine SD- og HD-optagelser til Ultra HD 4K (3840 x 2160) til præsentationer på store skærme med høj opløsning – eller konvertere dine Ultra HD-optagelser, så de kan vises på HD-monitorer. Med den avancerede behandlingsteknologi, som Teranex har udviklet og patenteret, får du fuld 10-bit behandling med algoritmer af høj kvalitet til deinterlacing og Ultra HD-skalering. Du kan også bruge Teranex Express til at synkronisere eksterne feeds eller kameraer uden genlock ind i switchere til liveproduktion. Konverteringerne bevarer timecode, medtager closed caption-data og fastholder lydsynkroniseringen, så din video er klar til redigering i realtid eller til broadcast.

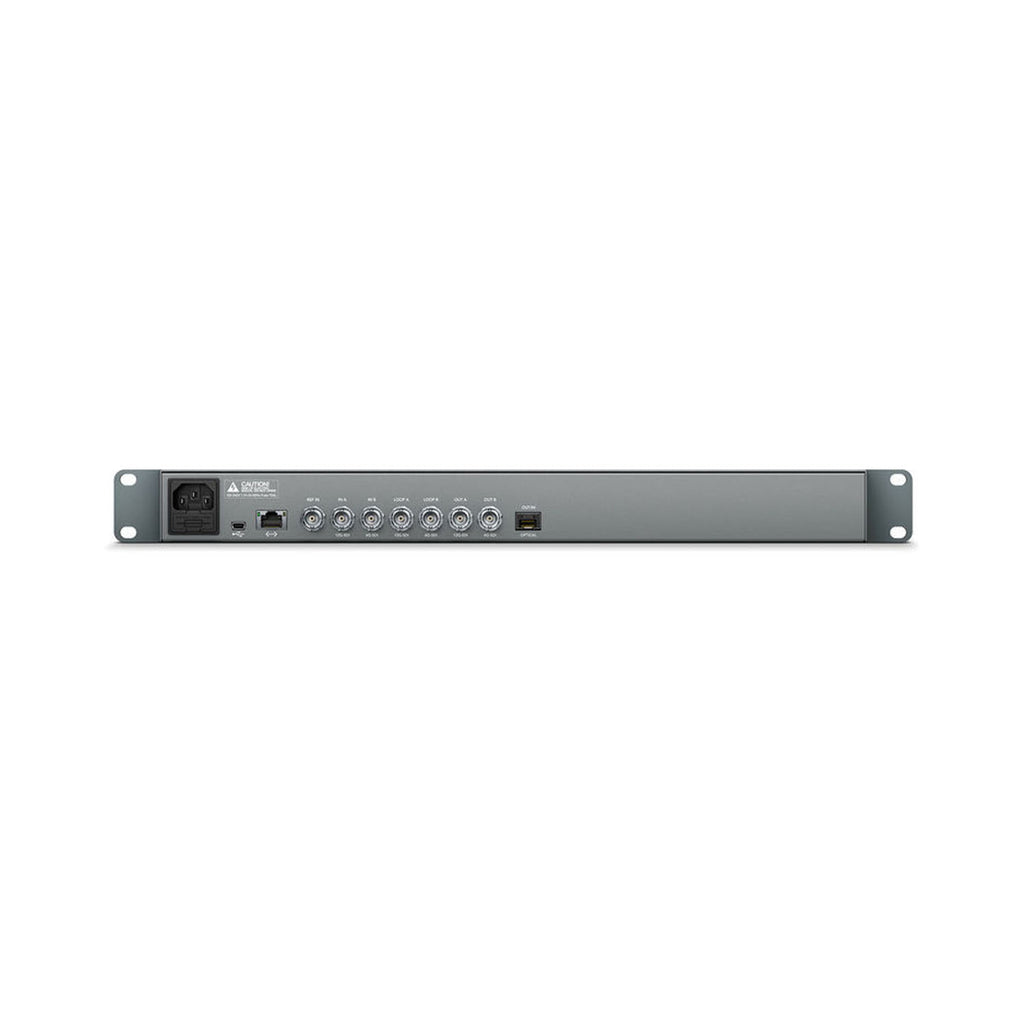

Teranex Express har to SDI-indgangsstik – ét 12G og ét 6G – samt tilsvarende udgangsstik, der understøtter 12G-SDI og Dual Link 6G-SDI-signaler. Ind- og udgangene understøtter desuden SD-SDI-, HD-SDI- og 3G-SDI-signaler, så de er kompatible med dit eksisterende SDI-udstyr. Der er loop-udgange til hver indgang og en genlock-indgang samt en sokkel efter industristandard, så du kan installere et valgfrit optisk fibermodul og sende video op til 45 km over fiberoptisk kabel.

Al betjening lige ved hånden

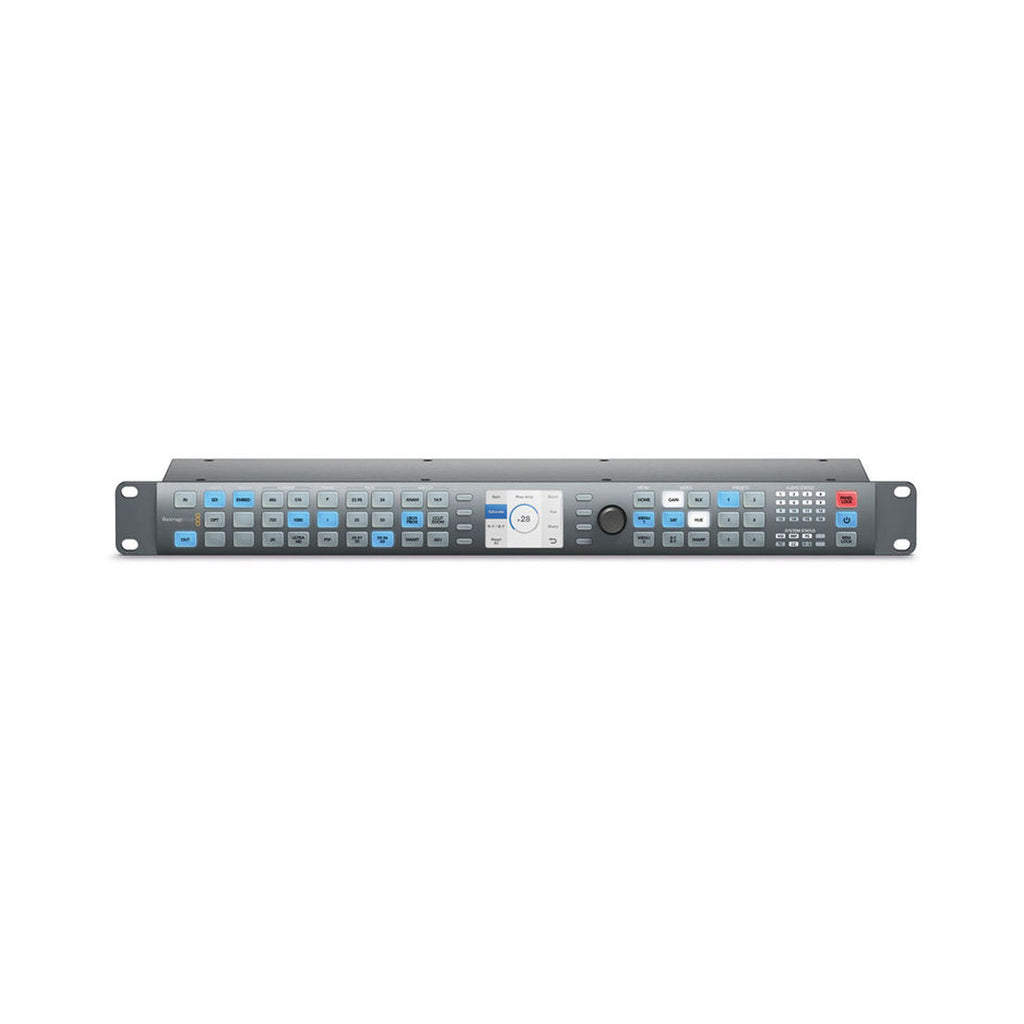

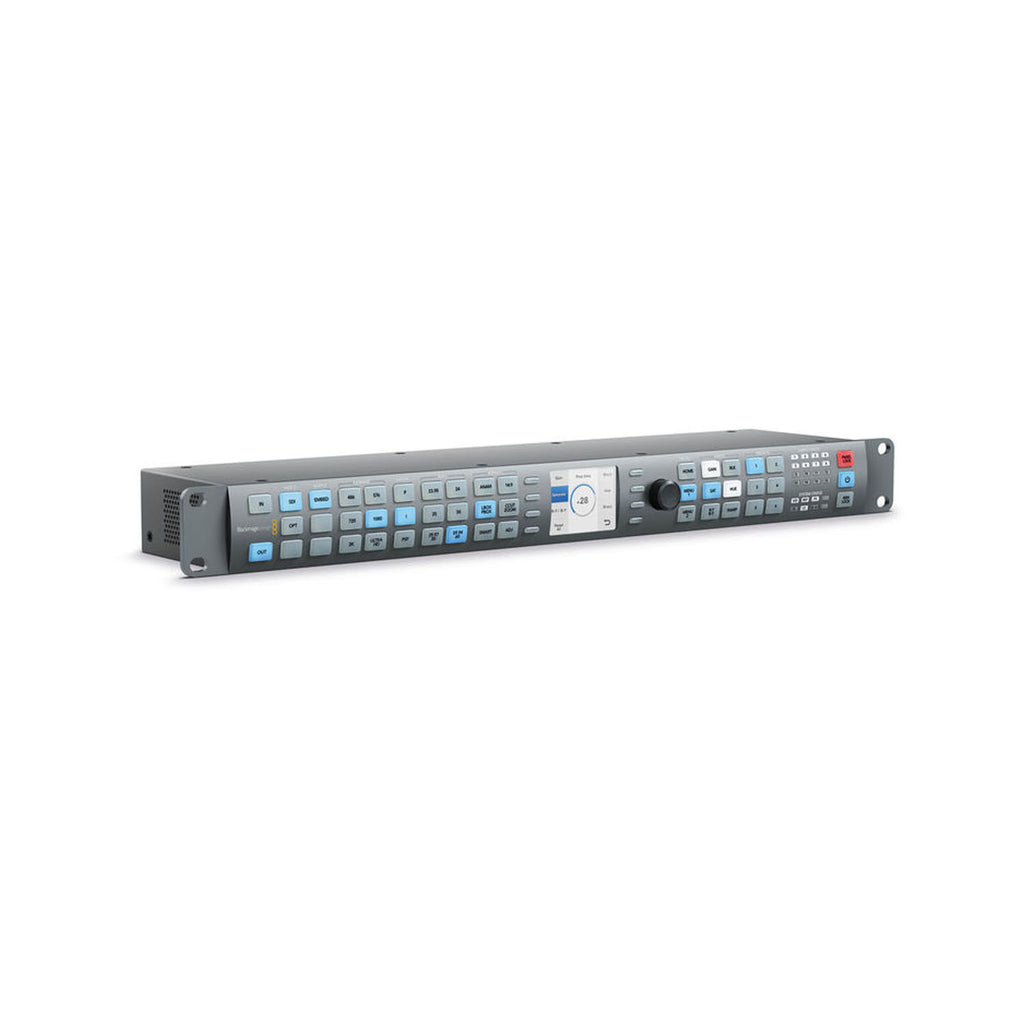

Teranex Express bruger det samme velkendte kontrolpanel som Teranex 2D og 3D og giver dig dermed al den betjening, du har brug for, lige ved hånden. Med den indbyggede LCD-monitor kan du navigere i menuerne og se kildeformat og billedhastighed sammen med live video, så du ikke behøver en ekstern monitor for at betjene enheden. Teranex Express har desuden et maskinbearbejdet metalfrontpanel, en kompakt størrelse på 1 RU og en indbygget international strømforsyning.

12G-SDI og Dual Link 6G

12G-SDI giver en gennemstrømning på 12 Gb/s, hvilket er cirka 8 gange hurtigere end HD-SDI. Den øgede båndbredde gør det muligt at sende Ultra HD (3840 x 2160) ud over et enkelt kabel og understøtte Ultra HD 60p samt andre nye formater, efterhånden som de bliver tilgængelige. 12G-SDI-ind- og udgangsstikkene er sammen med 6G-SDI-ind- og udgangsstikkene (der bruges til Dual Link-signaler) også kompatible med SD-, HD- og 3G-SDI-signaler.

10-bit billedbehandling

Med den højpræcise 10-bit billedbehandling får du fire gange så mange farver som med 8-bit, hvilket giver blødere overgange og reducerer farvebånd og andre uønskede artefakter.

Deinterlacing

Teranex Express bruger de proprietære og patenterede PixelMotion-deinterlacingalgoritmer til at skabe progressive billeder til konverteringen ved at justere aperturen pixel for pixel. Det giver bedre billedkvalitet, fordi den vertikale opløsning bevares. PixelMotion-deinterlacing bevarer detaljerne fra kilden og hjælper – kombineret med diagonale filtre i flere retninger – med at fjerne takkede kanter under konverteringen, så du får veldefinerede kanter og skarpe billeder.

Billedskalering

Med helt nye skaleringsalgoritmer i optisk kvalitet, der arbejder i realtid og simulerer en optisk zoom, får du billeder med høj detaljerigdom og klarhed. Ved konvertering mellem SD-, HD- og Ultra HD-opløsning bruges subpixelbehandling og diagonale filtre i flere retninger til at skabe rene billeder.

Proc Amp-kontroller

Et komplet sæt Proc Amp-kontroller lader dig justere luminance gain, sortniveau, farvemætning, farvetone, R-Y/B-Y-farvedifferensværdier og skarphed på kildefeeds og foretage korrektioner i realtid under konverteringerne.

Lyd, timecode og undertekster

Video er meget mere end blot billeder, og Teranex understøtter derfor også konvertering af op til 16 lydkanaler samt timecode og closed caption-VANC-data. Det betyder, at timecode matcher på billedniveau under konverteringen, og at undertekster bevares. Teranex Express er desuden kompatibel med Dolby-kodet lyd, som kan sendes videre til udgangen uden at skulle afkodes eller genkodes under op- og nedkonvertering.

Valgfrit optisk fibermodul

Teranex Express kan sende videosignaler op til 45 km over fiberoptiske kabler ved hjælp af det valgfrie optiske fibermodul.

AFD/WSS

Active Format Distribution (AFD) og Widescreen Signaling (WSS) er et standardsæt af koder, der indeholder information om et videosignals billedformat og aktive billedegenskaber. Teranex Express bevarer AFD- og WSS-informationen under konverteringen, og din skærm vælger derfor automatisk det korrekte billedformat til videoafspilningen.

Konvertering af billedformater

Teranex Express understøtter et bredt udvalg af faste billedformater samt farveudfyldning, så du kan konvertere mellem 4:3, 16:9 og flere andre.

Closed caption

Undertekster er nu obligatoriske i mange lande ved broadcastdistribution og gemmes normalt som ancillary data indlejret i en SDI-stream. Teranex Express forstår de forskellige typer closed caption-data, der findes i SD- og HD-videostreams, og bevarer og konverterer dem til det korrekte CEA-608- eller CEA-708-format til din udgangsvideo.

Timecode

ATC/VITC-timecode sendes igennem og bevares under konverteringen, så kildens timecode altid bevares. Du har desuden mulighed for at bruge jam sync eller generere ny timecode til kilder, hvor den indlejrede timecode er inkonsistent eller ubrugelig.

Testbilledgenerator

Til farvekalibrering af monitorer eller opsætning af digitale projektorer kan den interne testbilledgenerator vise black burst og testbilleder, blandt andet SMPTE-farvebjælker, gitre og opløsningsdiagrammer.

Strøm

En indbygget international strømforsyning til 110/240 V med et standard IEC-stik gør det muligt at bruge Teranex Express overalt i verden, når blot du bruger den rigtige netledning.

Medfølger i æsken

• Blackmagic Design Teranex Express
