Blackmagic Design SmartScope Duo 4K

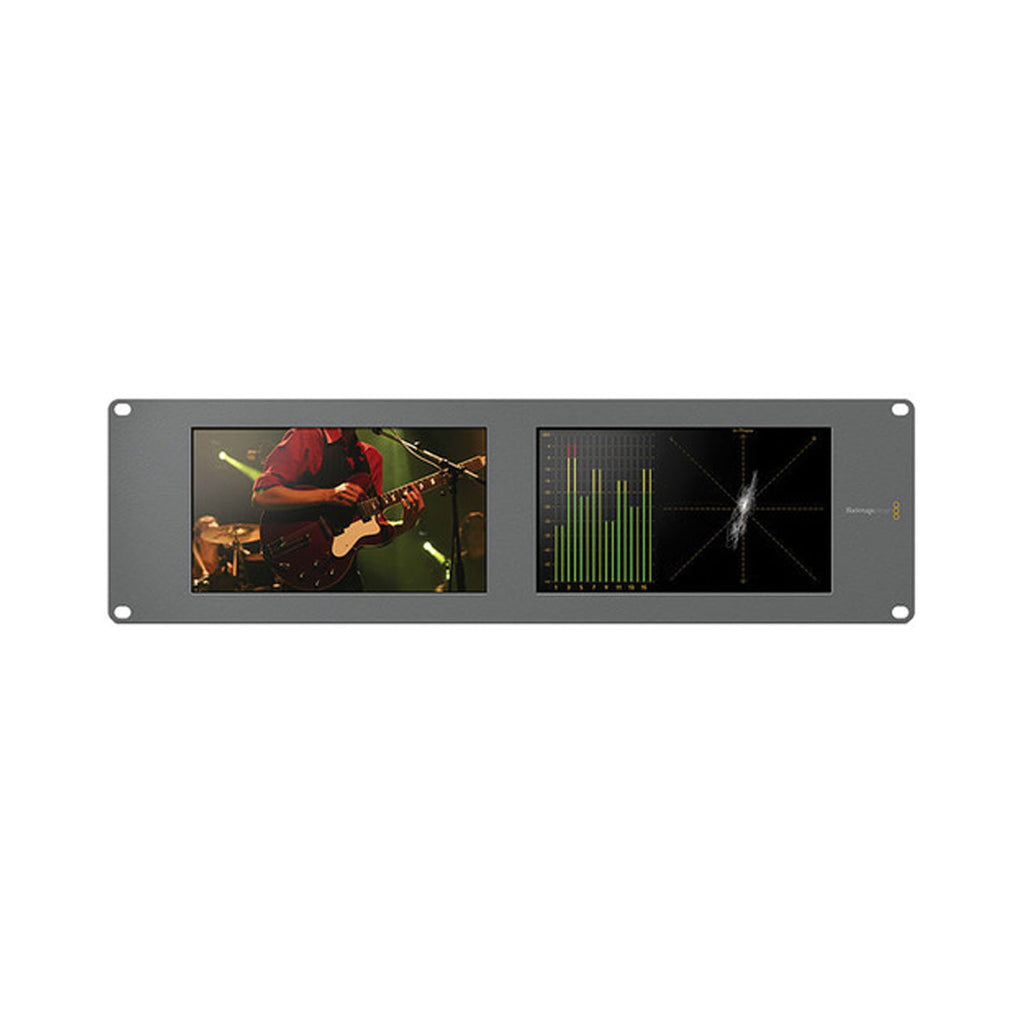

Blackmagic Design SmartScope Duo 4K Rack-Mounted Dual 6G-SDI Monitors er en monitoreringsløsning til produktioner i studiet og på location, som viser video i opløsninger op til 3840 x 2160 ved 30p. Den har to 8"-monitorer, hver med en loop-through SDI-ind- og udgang. Indgangene registrerer og vælger format automatisk, så du ikke behøver tænke på at matche indgangsformatet – monitoren viser ethvert understøttet format, du tilfører den. Du kan vælge, om du vil se indgangsvideoen eller et af seks scope-visninger, mens indgangsvideoen føres videre gennem monitoren til efterfølgende enheder.

Du bruger USB-stikket til at klargøre monitoren på dit netværk. Derefter kan du styre monitorerne med den medfølgende software via Ethernet-stikket. Det giver dig mulighed for at justere monitorernes lysstyrke og farve samt vælge visningstilstand – video eller scope. SmartScope Duo 4K har desuden en tally-visning rundt om billedets kant, som fungerer sammen med gængse tally-systemer. Enheden fylder tre rackenheder i højden, men er mindre end to tommer dyb (inklusive stikkenes dybde), hvilket gør den velegnet til produktionsvogne, hvor pladsen er trang. Enheden vender desuden automatisk billedet, hvis du har brug for at montere den på hovedet.

Bemærk: SmartScope Duo v1 og v2 er funktionelt identiske – v2 indeholder et lidt anderledes sæt interne komponenter.

Monitorering af SD/HD/3G/6G-SDI-signaler

Med SmartScope Duo 4K kan du monitorere SD-, HD-, 2K- og UHD 4K-video (3840 x 2160). Indgangene registrerer og skifter automatisk, så de matcher det understøttede indgangsformat. Hver monitor har én 6G-indgang og én reclocket 6G loop-through-udgang.

Video- eller scope-visning

Du kan vælge mellem videosignalet eller et af seks scope-visninger af videosignalet:

• Waveform: Viser videosignalets luminanskomponent på en IRE-skala.
• Vektorskop: Giver dig mulighed for at måle farverne i videosignalet præcist, og er et værdifuldt værktøj, når du skal matche kameraer eller justere farvetonen på udgangen fra afspillere.
• Parade: Du kan vælge mellem RGB- og YUV-parade. RGB-parade lader dig tjekke for ulovlige farver, som plottes mod en IRE-skala. YUV-paradevisningen viser YUV-componentvideoen, som den sendes gennem SDI-kablet.

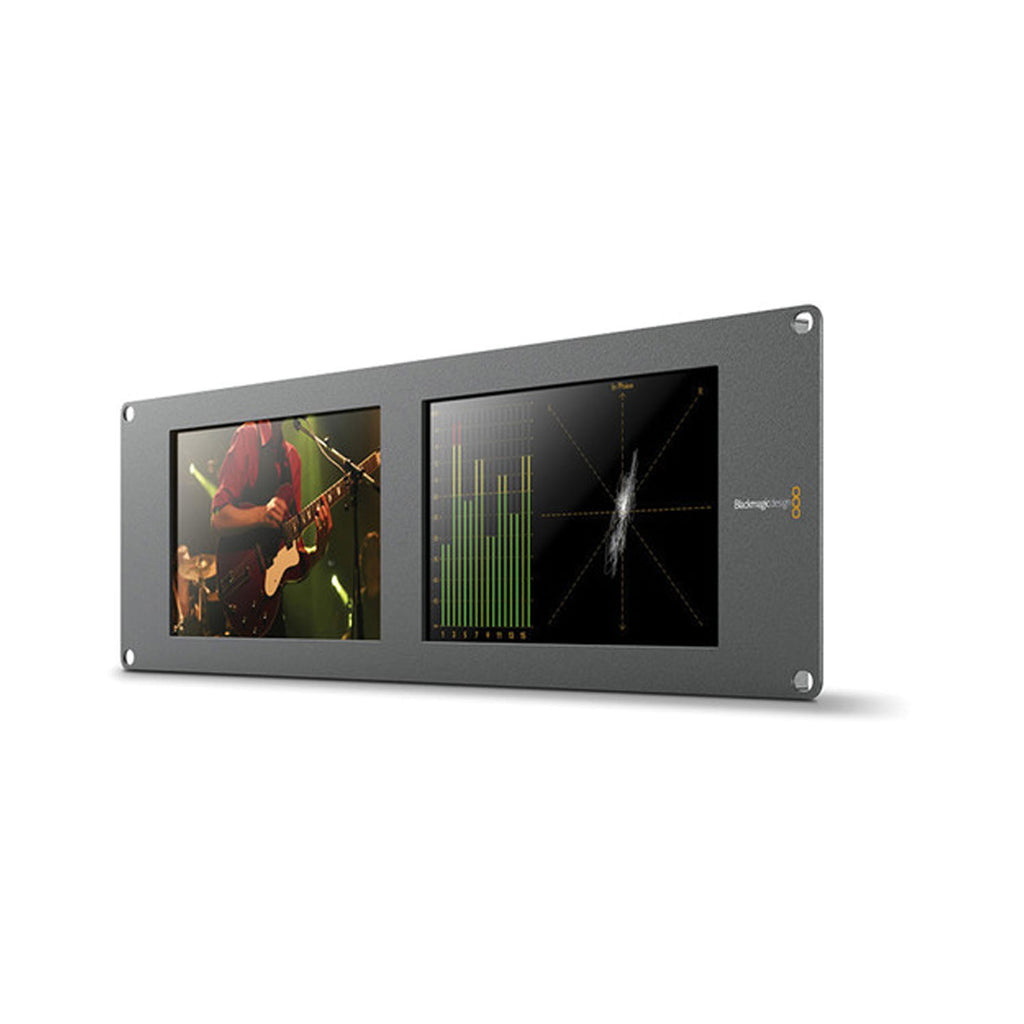

• Lydvisninger: Giver dig mulighed for at monitorere 16 lydkanaler og kontrollere niveauer og lydfase. Du kan overvåge niveauerne på alle 16 kanaler samtidig eller monitorere stereofasen på SDI-lydpar. Stereofasemåleren plotter venstre og højre lyd som en XY-scope-visning, og lyd i modfase kan ses som en visning, der hælder til enten venstre eller højre.
• Histogram: Histogramvisningen lader dig se, hvor pixlerne i din video ligger, og hvordan de er fordelt fra sort til hvid. Du kan se, hvor den samlede eksponering ligger, og om du eksponerer de lyse områder af billedet med nok detaljer.

Softwarestyring

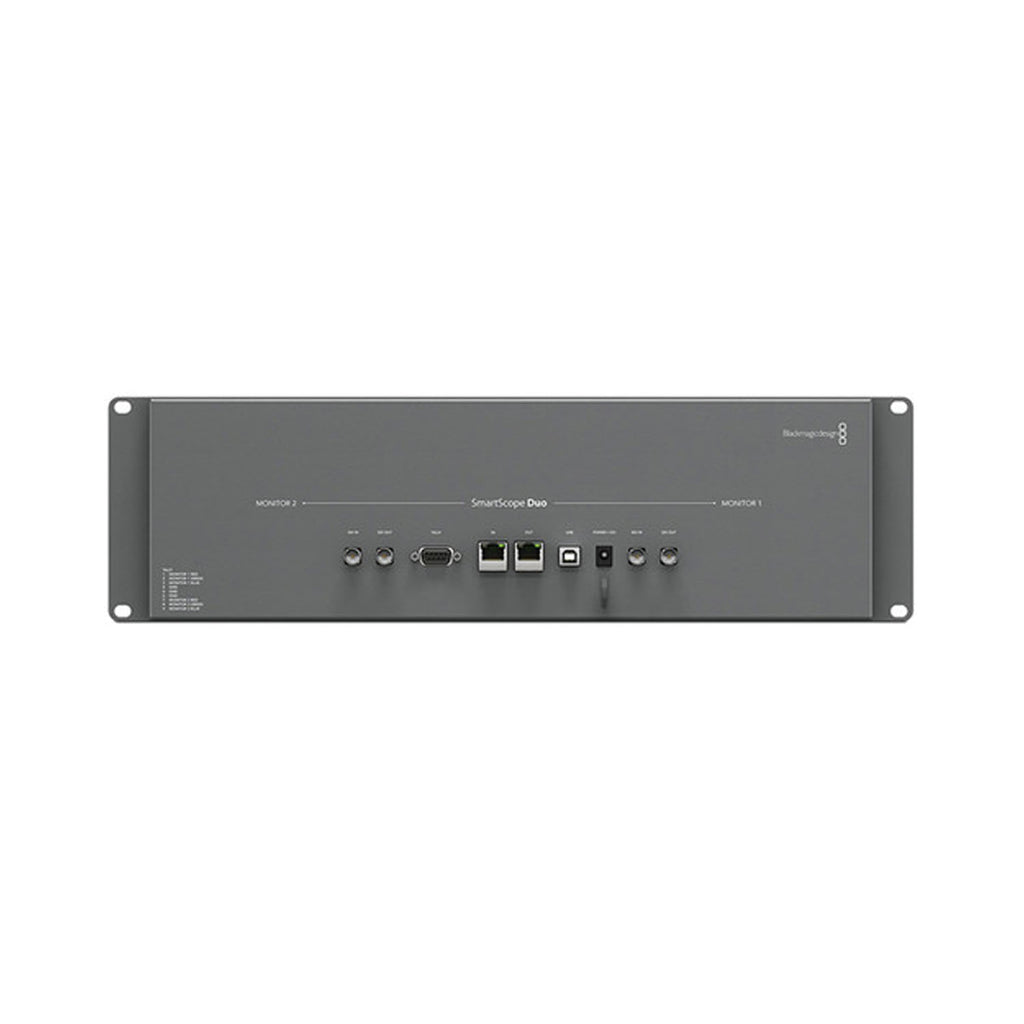

Monitoren har en Ethernet-ind- og en Ethernet-udgang, og du sætter enheden op via USB 2.0-porten. Derefter bruger du det medfølgende gratis styringsprogram på enten en Mac eller en Windows-computer via Ethernet-forbindelsen til at vælge visninger og justere monitorens lysstyrke og farve.

Tally

Hver monitor understøtter tally-funktionen med forskellige farvede rammer, der angiver tally-status: preview, on air og optagelse. Tally-stikket er kompatibelt med switchere og automationssystemer.

Vendbar

SmartView-monitorer kan monteres helt øverst eller helt nederst i udstyrsracks. SmartView-monitoren registrerer automatisk skærmens rotationsvinkel og vender billedet, så det står korrekt. Du kan endda tage frontpanelet af og dreje det 180 grader, hvis der er behov for det.

Medfølger i æsken

• Blackmagic Design SmartScope Duo 4K Rack-Mounted Dual 6G-SDI Monitors
• 12 V universel strømforsyning
• Sæt med internationale stikadaptere
