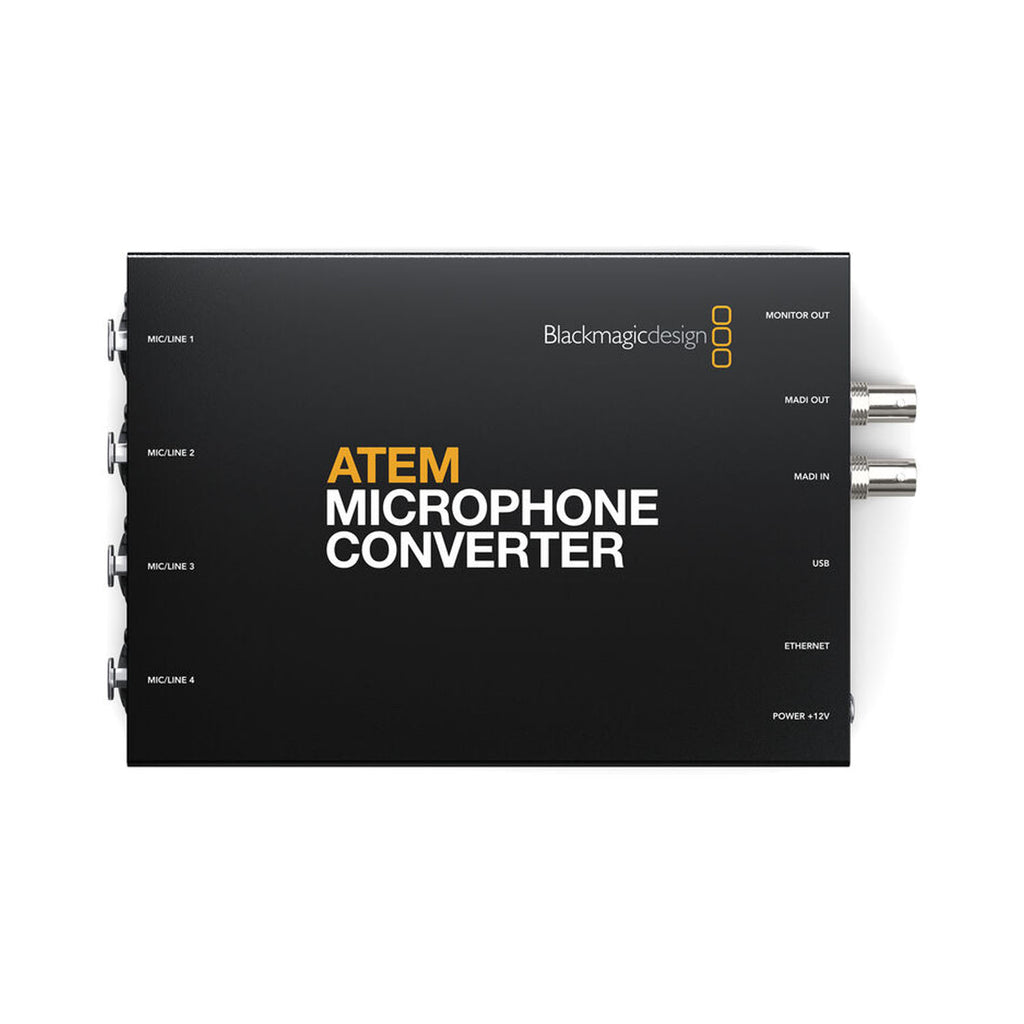

Blackmagic Design ATEM Microphone Converter

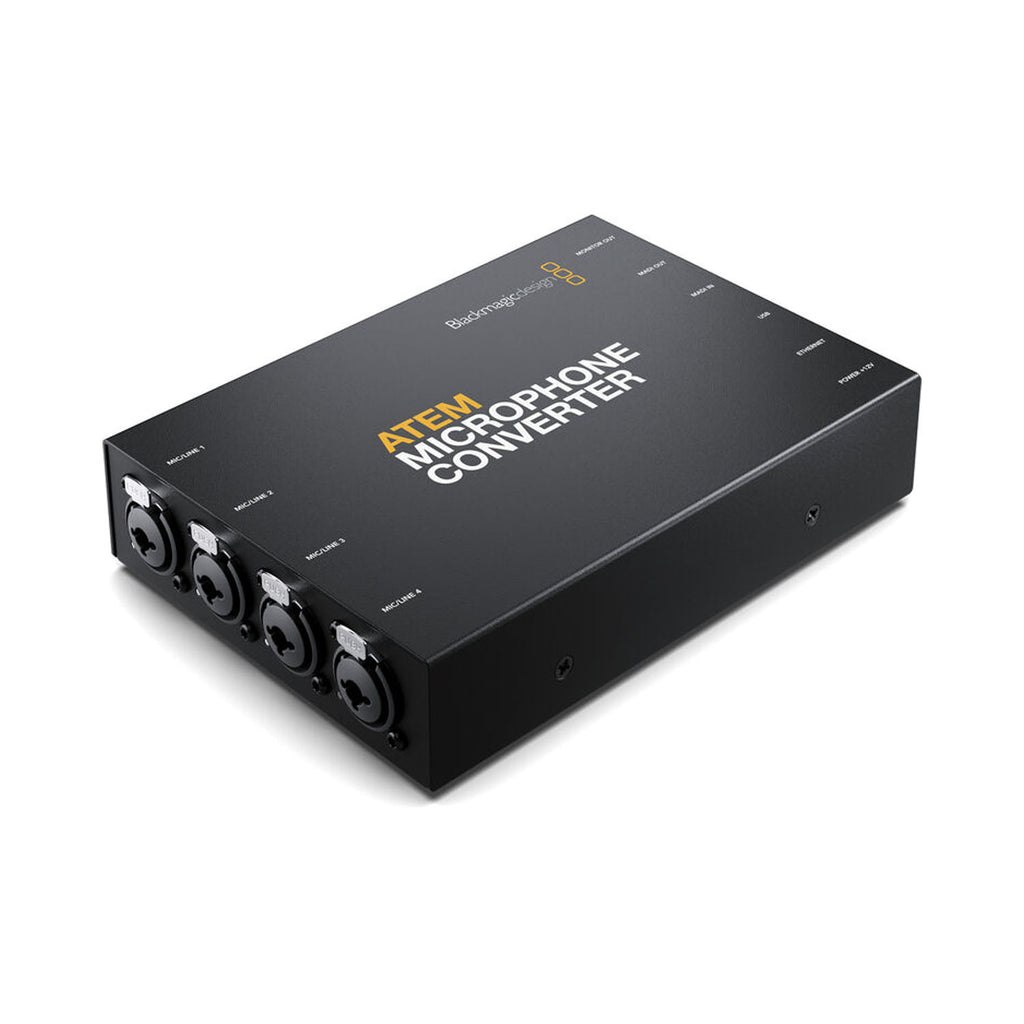

Uanset om du er ved at bygge et podcaststudie eller bare mangler flere mikrofoner, giver Blackmagic Design ATEM Microphone Converter dig mulighed for at udvide antallet af lydindgange på din ATEM Television Studio ved at konvertere fire analoge XLR-indgange til MADI. Mikrofonkonverteren har to BNC MADI-porte til ind- og udgang og sættes ganske enkelt i MADI-porten på ATEM Television Studio, så der kræves ingen kompliceret opsætning – og du kan endda kæde flere enheder sammen og få endnu flere kilder. De fire analoge XLR-/1/4"-kombiindgange kan indstilles til mikrofon- eller line-niveau og leverer 48 V phantom-strøm.

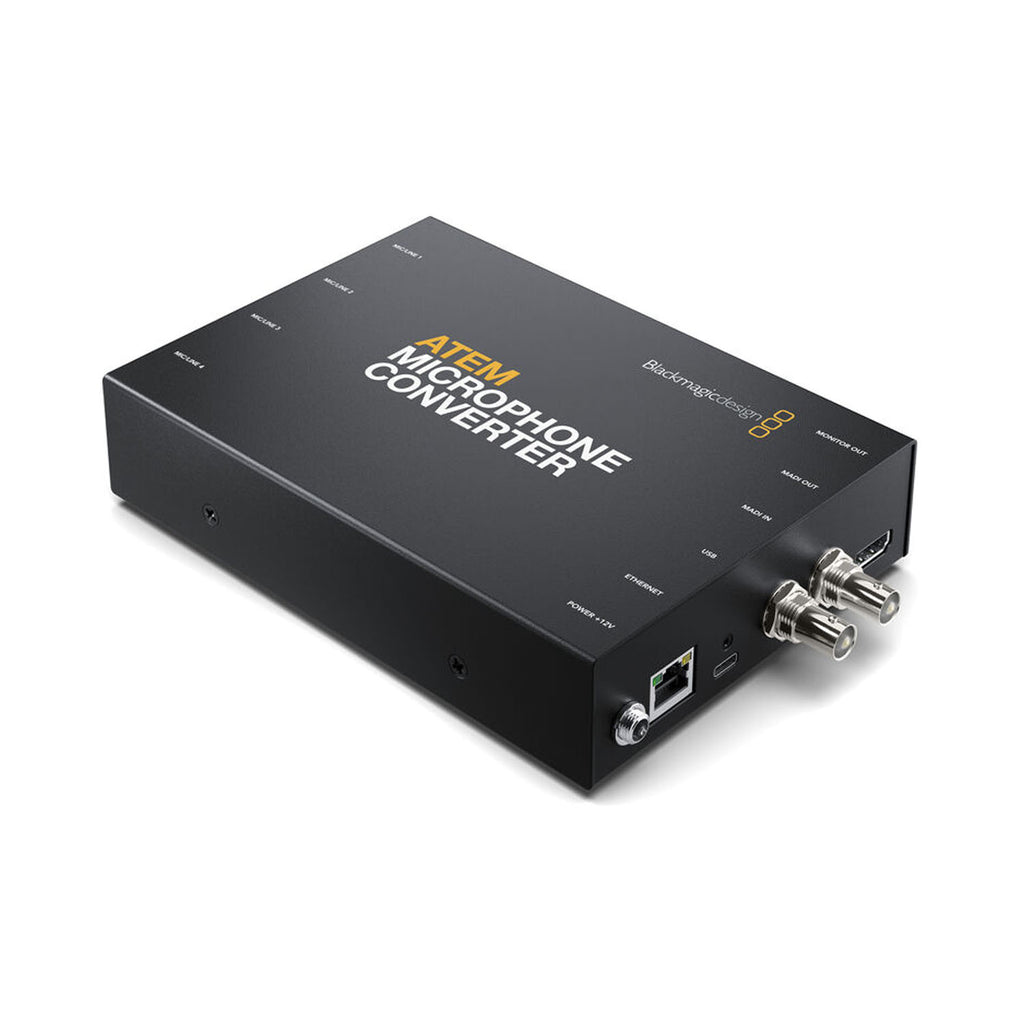

ATEM Microphone Converter bruger digitale 32-bit float-forforstærkere og otte ADC'er pr. indgang til at optage klipfri 24-bit/48 kHz-optagelser med et ekstremt lavt støjgulv, et bredt dynamikområde og meget lav forvrængning – uanset hvor højt eller lavt der spilles. En praktisk HDMI-udgang med rullende lydkurver gør det muligt at tilslutte en skærm og holde øje med lydens status. USB- og Ethernet-porte giver mulighed for fjernadministration og softwareopdateringer via appen ATEM Software Control.

Digitalt forforstærkerdesign

Med de fire indgange med bredt dynamikområde, som overflødiggør analoge forforstærkere, justeres mikrofonniveauerne af et digitalt forforstærkertrin, der er ekstremt stabilt.

De analoge lydniveauer varierer meget mellem forskellige mikrofontyper og -mærker, og det digitale gain-trin gør det muligt at kompensere for netop det mikrofonmærke, du bruger. Det allerbedste er, at den digitale forforstærker behandles i den fulde interne 32-bit float RAW-lydbitdybde, så du justerer med langt større præcision, end MADI-lydstandarden i sig selv understøtter. Resultatet er et ekstremt rent og støjfrit gain-trin. Derefter kan de endelige niveauer finpudses på ATEM-lydmixeren, mens du arbejder.

Analog-til-digital-konvertering i topklasse

ATEM Microphone Converter bryder med lydbranchens sædvanlige designpraksis om at bruge én enkelt lyd-ADC. Hver indgang udfører nemlig analog-til-digital-konvertering med otte lyd-ADC'er med højt dynamikområde, som tilsammen fungerer som én lyd-ADC med ultrahøjt dynamikområde. Det betyder, at hver indgangskanal leverer imponerende 131 dBA dynamikområde. Oveni får du en bemærkelsesværdigt lav forvrængning på blot 0,002 %.

Ekstremt lavt støjgulv på -129 dBV

Et almindeligt problem ved mikrofonkonvertere er det højere støjgulv, som opstår, fordi der genereres elektrisk støj i forforstærkerne. ATEM Microphone Converter eliminerer dette problem med et helt anderledes design. Indgangen konverteres direkte med konverteringen med ultrahøjt dynamikområde, så du sender RAW-lyd videre til switcheren og lader switcheren tilføre præcis så meget gain, der skal til for at ramme det rigtige lydniveau.

Det betyder, at du ikke får tilført støj fra et analogt gain-trin, og derfor får du et ekstremt lavt, fast støjgulv på -129 dBV, uanset hvor meget digitalt gain der lægges på.

Præcist matchede analoge indgange

ATEM Microphone Converter har en ekstremt præcis matchning mellem de fire lydindgangskanaler. Designet med flere ADC'er pr. indgang betyder, at hver analog lydindgang har meget ens specifikationer og tolerancer, så alle indgangskanaler statistisk set er mere ensartede. Du får altså tilsvarende ydeevne, uanset hvilken indgang du sætter mikrofonen i – og endda på tværs af flere ATEM Microphone Converter-enheder.

Tilsluttes via MADI til flerkanalslyd

MADI-udgangen på ATEM Microphone Converter indlejrer de fire analoge indgange som MADI-kanal 1, 2, 3 og 4. Konverteren har desuden en MADI-indgang, som bruges til at kæde flere konvertere sammen, når du har brug for mere end fire lydkanaler på ét MADI-link.

Det betyder, at hvis en anden konverter tilsluttes indgangen på en konverter, lægger den forreste konverter sine fire kanaler oven på de fire kanaler i den efterfølgende konverter.

HDMI-monitorering med rullende lydkurver

ATEM Microphone Converter har også en HDMI-videoudgang til monitorering, så du kan tilslutte et almindeligt tv eller en computerskærm og få en komplet statusvisning. Den giver dig mulighed for at vise fire rullende lydkurver for de seneste 60 sekunders optagetid, hvilket er informativt at følge med i. Der er desuden lydmetre, som viser niveauerne på indgangsstikkene. Hver kanal har også en brugerdefineret etiket, som sættes via softwareværktøjet.

Derudover er der indikatorer, som viser kontakternes indstillinger for valg af mikrofon- eller line-indgang samt phantom-strøm. Og kæder du flere konvertere sammen, tilpasser monitorudgangen sig og viser mere end fire kanaler. Du kan endda angive et navn til konverteren, som vises på monitoreringen.

Medfølger i æsken

• Blackmagic Design ATEM Microphone Converter
• 12 V DC-strømforsyning
