Black Magic ATEM 4 M/E Constellation IP Plus

Blackmagic Design ATEM 4 M/E Constellation IP Plus

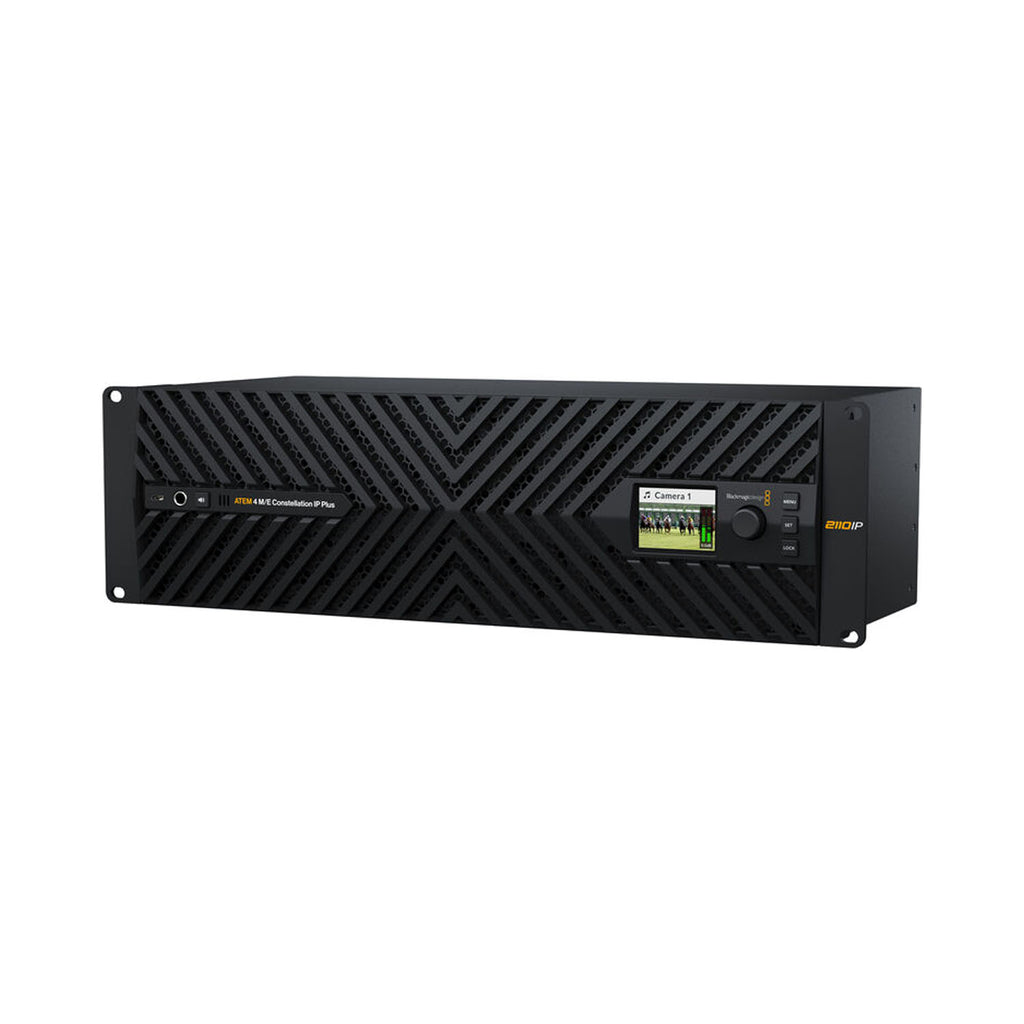

ATEM 4 M/E Constellation IP Plus Switcher fra Blackmagic Design er en ny tilføjelse til Constellation-serien. Det er en 3 RU rackmonteret switcher til live broadcast med 64 SMPTE 2110 IP-videoindgange og 52 udgange (inklusive multiview) via 100G fiber-Ethernet-porte. Hver 100G-port leveres som et redundant par med standardkonvertere på hver port, hvilket gør den ideel til live broadcast. Switcheren styres med appen ATEM Software Control.

Opdateret design

ATEM 4 M/E Constellation IP Plus har fået et opdateret design, der imødekommer kravene fra broadcastere i den absolutte topklasse. Den har køling fra front til bagside med fire ekstremt lydsvage ventilatorer. Alle forbindelser har fuld redundans med SMPTE-2022-7 på samtlige videoporte, og der er desuden ekstra redundans på styrings- og PTP-Ethernet-portene.

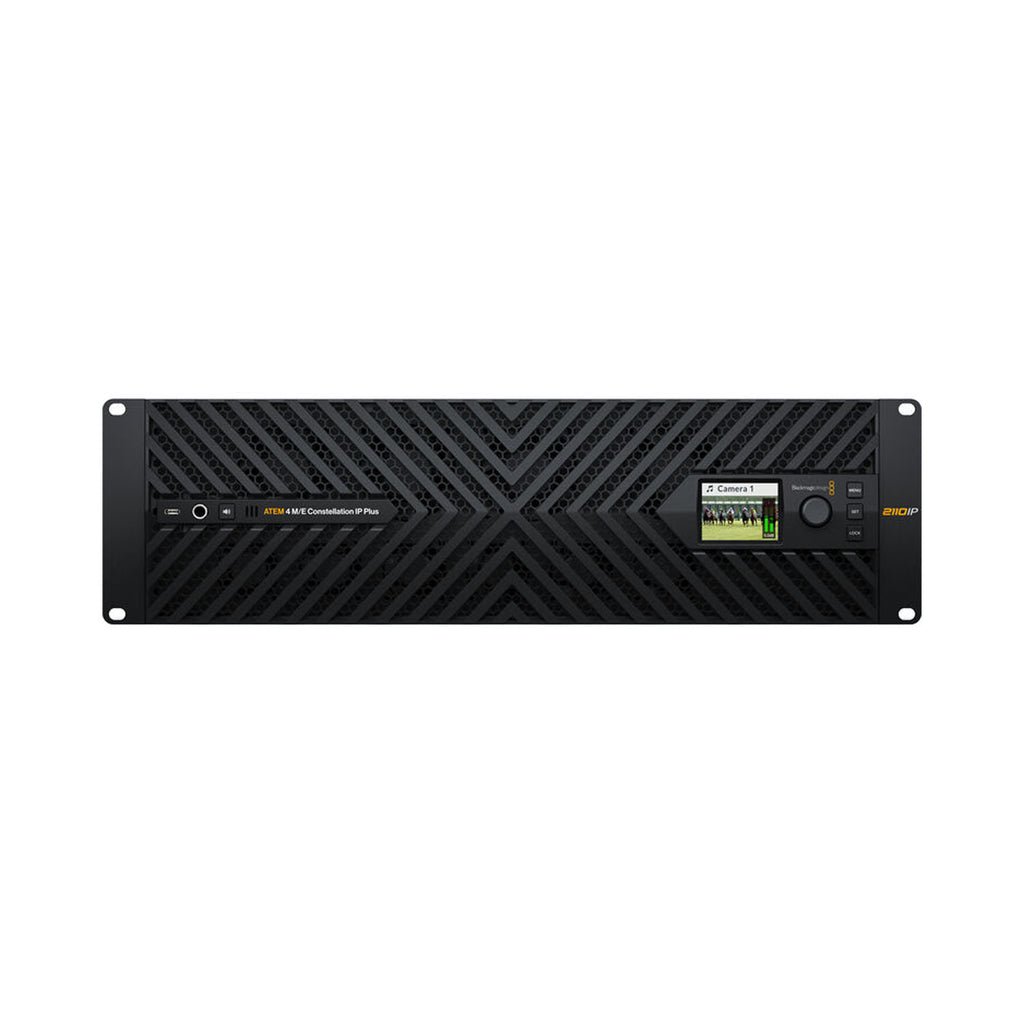

Et indbygget LCD-display viser alle de sædvanlige statusoplysninger fra ATEM Constellation og giver adgang til indstillingsmenuerne. Frontpanelet rummer endda et hovedtelefonstik og en indbygget højttaler til lokal medhør på programlyden. Via en USB-C-forbindelse på frontpanelet kan du opdatere software eller tilslutte appen ATEM Software Control.

I/O-konfiguration

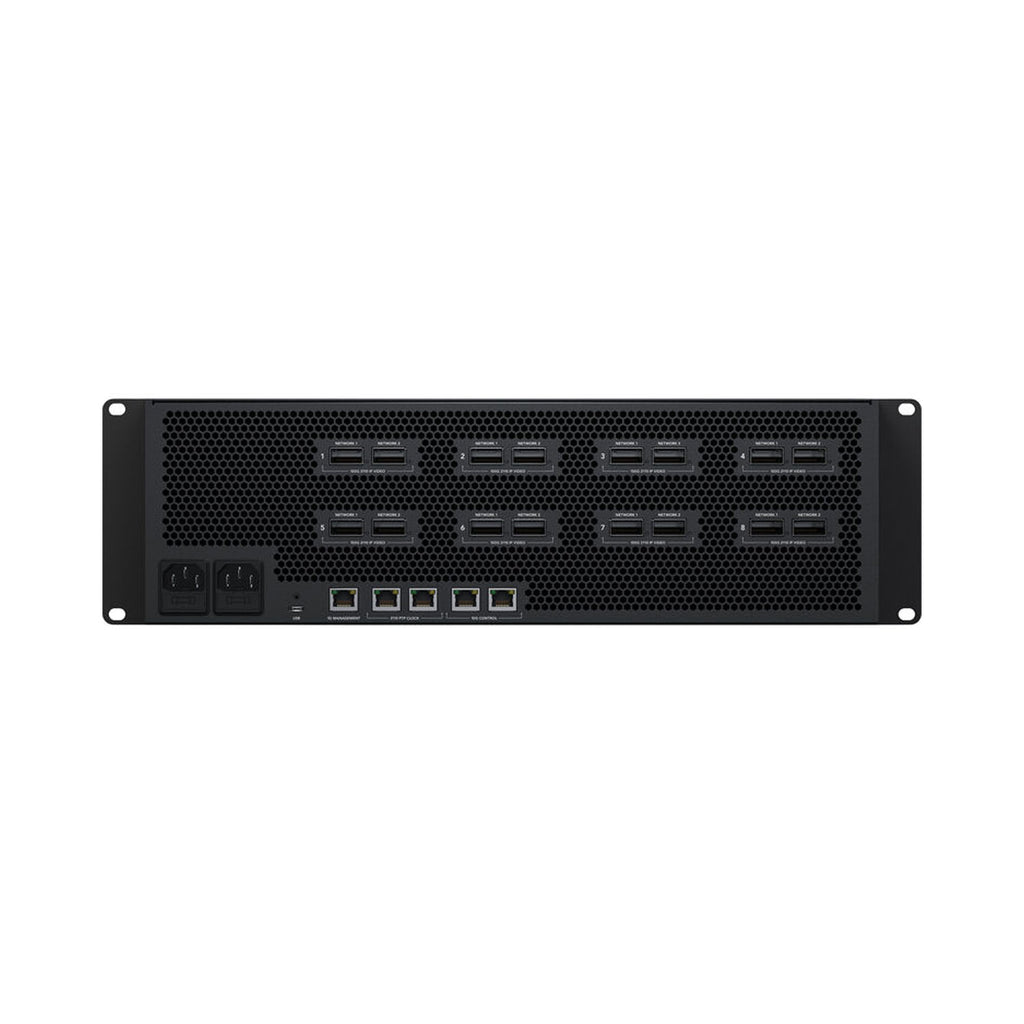

Denne standard 4 M/E-model har 64 standardkonverterede SMPTE-2022-7-indgange fordelt på otte sæt dobbelte, redundante 100G Ethernet-forbindelser.

Derudover er der 48 SMPTE-2110-udgange, 16 ATEM Advanced Keys, fire multiviews og to SuperSource, hvilket giver i alt 12 DVE'er.

Redundante 100G SMPTE 2110-forbindelser

ATEM 4 M/E Constellation IP Plus har flere SMPTE-2110-forbindelser via 100G Ethernet, som hver understøtter otte videokanaler ind og otte ud. Switcheren fordeler derefter ind- og udgange på tværs af de mange 100G Ethernet-forbindelser. Hver 100G Ethernet-forbindelse har to separate stik, der understøtter SMPTE-2110-redundans, så du kan forbinde hver port til sin egen netværksswitch.

SMPTE 2022-7 Seamless Protection Switching sender to identiske kopier af video og lyd på tværs af forbindelserne. På modtagersiden sammenlignes de indgående RTP-pakker ud fra sekvensnummer, og der genskabes et perfekt videobillede ud fra den først ankomne pakke med pixels.

Mix effects-switching i broadcast-stil

ATEM Constellation arbejder som en professionel liveproduktionsswitcher efter "program/preview"-princippet. Både det gratis ATEM Software Control og de valgfrie ATEM Advanced Panels i hardware giver mulighed for switching i program/preview-stil.

Fuld standardkonvertering på alle indgange

Under liveproduktioner er du nødt til at kunne håndtere videokilder, der ikke kører i samme videostandard, som din ATEM-switcher er sat til. ATEM 4 M/E Constellation IP Plus løser det problem, fordi hver enkelt videoindgang har sin egen dedikerede standardkonverter, så alle videokilder automatisk konverteres til switcherens standard.

USB-webcam-udgang

USB-C-forbindelsen på bagpanelet af ATEM Constellation IP Plus kan fungere som webcam-kilde til livestreaming fra en bærbar computer med streamingsoftware. Vælg lige den software, du foretrækker — for eksempel Zoom eller Microsoft Teams — og hold præsentationer med professionelt multikamera i broadcast-kvalitet.

Kontrolpaneler i hardware eller software

Med ATEM Constellation følger et gratis softwarebaseret kontrolpanel til macOS og Windows. Softwaren forbinder til switcheren via Ethernet eller USB, og herfra kan du styre switcheren, uploade medier, mixe lyd og styre kameraer. Har du brug for mere kraft, kan du tilføje et ATEM Advanced Panel til professionel switching eller et ATEM Camera Control Panel til kamerastyring. Der findes desuden et ATEM developer SDK, så du kan bygge din egen skræddersyede automatiseringsløsning.

Multiview

Hold øje med alle dine kilder på én enkelt monitor med de indbyggede multiviews, som kan rutes til alle SMPTE-2110 100G Ethernet-stikkene. Alle multiviews kan tilpasses og indstilles uafhængigt af hinanden til 4, 7, 10, 13 eller 16 samtidige visninger — i alt 64 visninger fordelt på fire monitorer.

Du kan også lægge tally-ramme, kildenavn og VU-metre som overlay på hver visning. En rød og grøn ramme viser tally for hver visning, så du kan se, hvilke kilder der er på skærmen.

Overgange, DVE'er og meget mere

ATEM Constellation rummer et bredt udvalg af indbyggede overgange i broadcast-kvalitet såsom mix, dip, wipe og mange flere. Alle overgange kan tilpasses i systemets kontrolmenuer med justering af kantfarve, kantbredde, position, retning og meget mere.

Den har desuden op til fire uafhængige DVE'er, der lader dig flytte rundt på grafik og lave picture-in-picture-kompositioner med understøttelse af position, størrelsesændring og skalering — alt sammen i realtid. Med DVE'en kan du skabe professionelle picture-in-picture-effekter med 3D-kanter, skygger og lyssætning efter eget valg eller lave imponerende DVE-overgange med squeeze- og swoosh-effekter. Oven i det får du to uafhængige SuperSource-processorer med endnu flere DVE'er — i alt 12 DVE'er.

Grafik og keying

• Den indbyggede mediepulje gemmer RGBA-grafik og animationer i broadcast-kvalitet, som kan afspilles øjeblikkeligt af de fire medieafspillere
• Den indbyggede grafik kan bruges sammen med medieafspillerne, og du får i alt 60 stillbilleder og op til 400 frames animation
• Der er fire ATEM Advanced Keyere pr. M/E-række — i alt 16 ATEM Advanced Keyere

Virtuelle studier

Med fire upstream chroma-keyere pr. M/E-række kan du bygge virtuelle studier. Du kan bruge eksterne billedprocessorer til virtuelle studier, eller du kan bygge et virtuelt studie med faste kameraer ved at indlæse færdigrenderede stillbilledbaggrunde fra medieafspillerne og mediepuljen. Du kan også sætte makroer op, der skifter kameraer og indlæser den rigtige baggrund i medieafspillerne.

SuperSource-behandling

Ud over DVE'erne i M/E-rækkerne fremstår de kraftfulde SuperSource-multilagsprocessorer med 4 ekstra DVE-lag plus et baggrundslag alle som en ekstra indgangskilde for ATEM Constellation.

Enhver af switcherens videoindgange kan bruges til hver enkelt SuperSource-DVE, hvorefter det hele lægges i lag oven på en brugerdefineret baggrund fra mediepuljen. SuperSource er som at have en ekstra multilags-VFX-switcher indbygget til picture-in-picture-visninger. Med to helt uafhængige SuperSource-processorer kan du bruge dem sammen og få kompositioner med 8 visninger.

Professionel broadcast-talkback

Switcheren har en enkel indbygget talkback, der bruger lydkanal 15 og 16 til tovejskommunikation med kameraer fra Blackmagic Design. Du kan rute talkback-bussen til kanal 15 og 16 på en hvilken som helst særlig ATEM-udgang og derefter sende den udgang til netop de kameraer eller kommentatorer, du vil have på den talkback-bus.

Understøttelse af Fairlight Live

Fairlight Live er en kraftfuld 2110-softwarelydmixer udviklet til broadcast og live events, som kan håndtere tusindvis af kanaler, når den kører på moderne macOS- og Windows-computere. Den understøtter routing af lyd til og fra ATEM Constellation-switchere via USB.

Til forskel fra hardwaremixere understøtter den indbygget stereo, surround og immersiv lyd samt plug-ins fra tredjepart, AFL/PFL Solo, talkback og avancerede indgangskontroller som fjernstyret gain og dobbelte indgange. Du får desuden en cue-afspiller, snapshots, en intern matrix og meget mere.

Medfølger i æsken

• Blackmagic Design ATEM 4 M/E Constellation IP Plus Switcher
