Blackmagic Design ATEM Constellation 4K 2 M/E — overblik

ATEM 2 M/E Constellation UHD 4K liveproduktions-switcher tilføjer UHD 4K-funktionalitet og 12G-SDI-porte til den velkendte switcheropbygning fra forgængeren. Enheden er designet til kraftfuld UHD 4K-switching ved liveevents og har 20 individuelle 12G-SDI-indgange, der understøtter 12G-, 3G- og HD-SDI-signaler og sender dem videre til 12 12G-SDI-udgange eller til webcam-udgangen via USB-C. Derudover har switcheren en multiview-udgang med op til 16 rutebare vinduer, der kan vise indgange, keyet video, grafik og stillbilleder fra mediepuljen samt selve programudgangen. Hver indgang er forbundet til en indbygget Fairlight-lydmixer, der understøtter op til 28 lydkanaler.

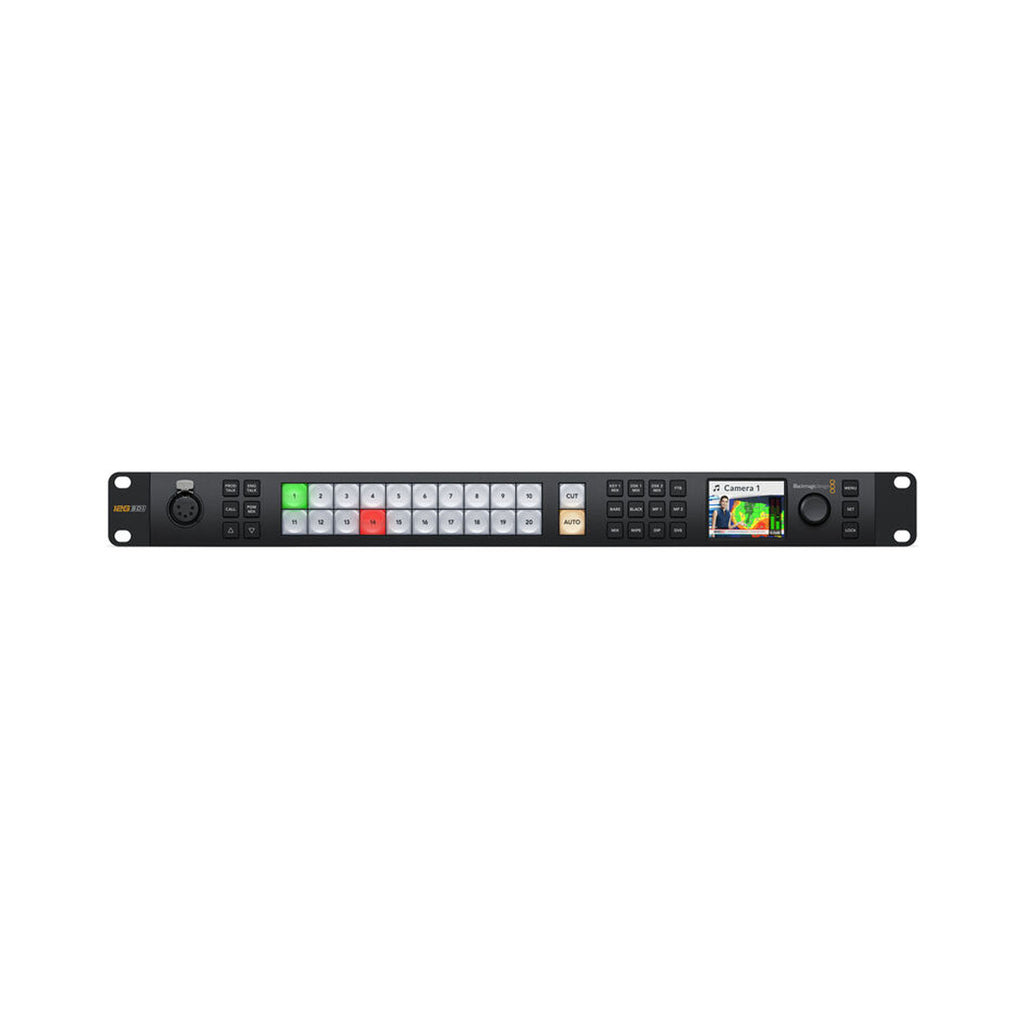

Switcheren har en reference-videoindgang, og hver indgang har frame-synkronisering, billedhastighedskonvertering og formatkonvertering. Det betyder, at du frit kan blande kameraer, formater, kameraer uden genlock og videosignaler fra computerkilder. Upstream- og downstream-keyere samt effekter understøttes. Det hele sker live og i realtid — helt uden rendering. Du kan styre switcheren fra det integrerede frontpanel, fra ATEM-panelerne fra Blackmagic (ekstraudstyr) eller via den kontrolsoftware, du frit kan downloade.

Overgange i broadcast-kvalitet

ATEM Constellation UHD 4K indeholder et bredt udvalg af indbyggede overgange i broadcast-kvalitet, blandt andet mix, dip, wipe og mange flere. Alle overgange kan tilpasses i systemets kontrolmenuer med justering af kantfarve, kantbredde, position, retning og meget mere. ATEM Constellation-switcheren indeholder desuden en kraftfuld processor til digitale videoeffekter (DVE), som bruges til DVE-overgange, hvor det aktuelle billede kan presses ud af billedfladen og afsløre en ny video nedenunder. DVE'en kan endda bruges til at lave grafiske wipe-overgange. For at undgå fejl har ATEM Constellation UHD 4K en funktion til forhåndsvisning af overgange, så du kan sætte dine overgange op, inden de går på skærmen.

Indbygget DVE

ATEM Constellation har to uafhængige DVE'er, som lader dig flytte rundt på grafik og bygge picture-in-picture-kompositioner. Kvaliteten er imponerende, og DVE'en understøtter position, størrelsesændring og skalering — alt sammen i realtid. Med DVE'en kan du skabe professionelle picture-in-picture-effekter med 3D-kanter, skygger og belysning, som du selv kan tilpasse. DVE'erne kan også bruges til flotte DVE-overgange med squeeze- og swoosh-effekter, der giver ekstra dynamik i din udsendelse. Du kan endda kombinere DVE-overgange med din egen grafik og lave dine helt egne grafiske wipe-overgange. 2 M/E-modellen indeholder SuperSource-processorer til seks DVE'er.

SuperSource

Ud over DVE'erne i M/E-rækkerne indeholder 2 M/E-modellen kraftfulde SuperSource-multilagsprocessorer med fire ekstra DVE-lag plus et baggrundslag, der alle fremstår som en ekstra indgangskilde i ATEM Constellation UHD 4K. Enhver af switcherens videoindgange kan bruges til hvert SuperSource-DVE, og det hele lægges i lag oven på en selvvalgt baggrund fra mediepuljen. SuperSource svarer til at have en ekstra multilags-VFX-switcher indbygget. SuperSource er perfekt til picture-in-picture-visninger under interviews, fordi du kan sætte effekten op, mens de primære DVE'er er frie til andre opgaver.

Multiview

Kan konfigureres til visning af 16, 13, 10, 7 eller 4 felter. Den indeholder overvågning af program, preview, indgange, medieafspillere, DSK og clean feed med valgfri labels og lydmålere. 2 M/E-modellen har to multiview-udgange.

Professionel broadcast-talkback

For at holde holdet samlet som ét kreativt team har ATEM Constellation indbygget talkback. Talkback understøtter et 5-benet XLR-headsetstik samt et bagudvendt RJ12-stik til at koble sammen med brancheførende talkback-systemer som ClearCom eller RTS. Du får fuld talkback-styring, herunder program- og engineering-loops, sidetone-kontrol så du kan høre headsettets mikrofon i hovedtelefonerne, samt programmix. ATEM Constellation UHD 4K understøtter også SDI-talkback, der bruger SDI-kanal 15 og 16 til tovejskommunikation med kameraer fra Blackmagic Design. Du kan endda bruge kanal 13 og 14 til engineering-talkback. Det er endda muligt at mixe talkback-mikrofonen ind i programlyden til voiceover.

Intern mediepulje

Den indbyggede mediepulje gemmer RGBA-grafik og animationer i broadcast-kvalitet, som kan afspilles øjeblikkeligt af to eller fire medieafspillere. Medieafspillerne fremstår ganske enkelt som ekstra indgangskilder på ATEM Constellation UHD 4K, så du behøver ikke bruge ekstra SDI-indgange til grafik. Den indbyggede mediepulje rummer den grafik, du bruger sammen med medieafspillerne. 2 M/E-modellen kan rumme 40 stillbilleder og 400 animationsbilleder. Du kan nemt håndtere alle dine medier med den medfølgende ATEM Software Control eller hente dem direkte fra Photoshop med ATEM Photoshop-plug-in'et.

Chroma-keyere

ATEM's chroma-keyer har en farvevælger, der kan udtage baggrundsfarver og automatisk generere key-parametrene. Brug den præcise betjening til at justere kanter og flare — der er endda en farvekorrektion af forgrunden, så udtrykket kan matche baggrundslaget og give sømløse kompositioner. Keyeren kan bruges til mønster- og DVE-keying. Med 2 M/E-modellen får du otte Advanced Keyers.

Der er fire upstream-keyere pr. M/E-række til opbygning af virtuelle studier. Du kan bruge en keyer pr. kamera og skabe sammenhængende kompositioner oven på en selvvalgt baggrund i et virtuelt studie med fire kameraer. Du kan bruge eksterne billedprocessorer eller bygge et studie med faste kameraer ved at indlæse færdigrenderede stillbilleder som baggrunde fra medieafspillerne og mediepuljen. Opsæt makroer, der skifter kamera og indlæser den rigtige baggrund i afspillerne.

Multi-rate 12G-SDI

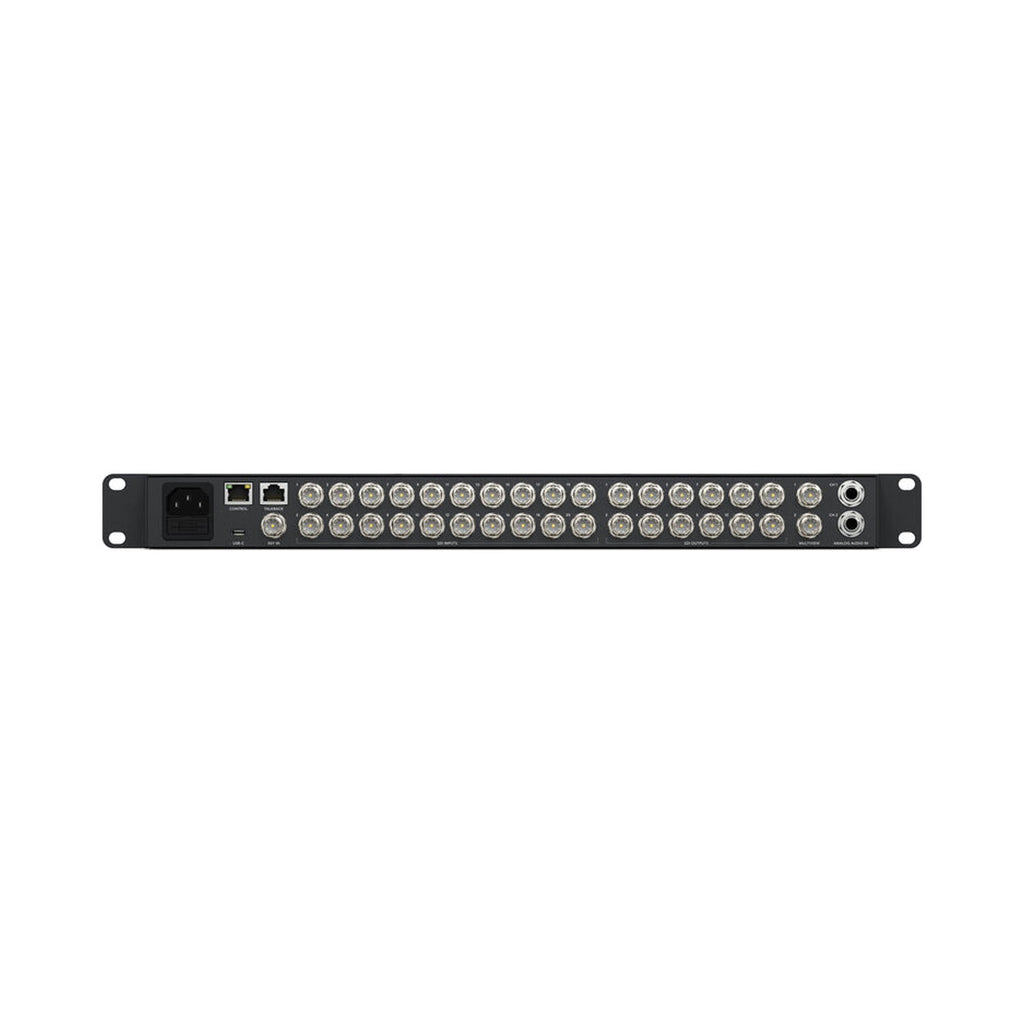

Med op til 20 multi-rate 12G-SDI-tilslutninger er ATEM 2 M/E Constellation UHD 4K kompatibel med et bredt udvalg af videokilder. Du kan tilslutte udstyr i UHD- og HD-videostandarder, herunder 720p, 1080i, 1080p og 2160p. Skift mellem formater, så du kan tilpasse dig produktionens behov. Indgangene kan også håndtere indlejret lyd og mixe lyden fra indgangene sammen. Programudgangene indeholder talkback, tally og kamerastyringsinformation, så du kan sende switcherens udgangssignaler tilbage til kameraet til programreturn, styring og talkback.

Fairlight-lydmixer

Alle SDI-indgange på Constellation UHD 4K er forbundet til en indbygget Fairlight-lydmixer med 6-bånds parametrisk EQ, kompressor, limiter, noise gate og expander. Lyden de-embeddes fra SDI-kilderne og sendes videre til den interne mixer med op til 156 indgangskanaler. Mixeren har yderligere indgange til integrerede analoge kilder eller talkback-mikrofoner, så du også kan lave voiceover. Styr lyden med ATEM Software Control eller et kompatibelt Mackie-panel.

ATEM Software Control Panel

Brug ATEM Software Control Panel til at styre din Constellation-enhed fra din computer. Softwaren har en visuel switcher-brugerflade og parameterpaletter til hurtige justeringer. Flere brugere kan tilslutte sig switcheren via Ethernet og arbejde med hver sin del af eventet samtidig. Softwaren giver også adgang til kamerastyring, lydmixning, medier, makroprogrammering og styring af HyperDeck-diskoptagere. Gem switcherens fulde tilstand som XML-filer, og sikkerhedskopiér dine medier fra mediepuljen. Softwaren er kompatibel med macOS og Windows.

Kontrolpaneler som ekstraudstyr

Constellation UHD 4K er kompatibel med tre modeller af ATEM Advanced Panels. Panelerne har M/E-layout efter branchestandarden og indbyggede LCD-skærme. Knapper i høj kvalitet med belysning i valgfri farve, et DVE-joystick og en T-bar-fader gør det til en leg at styre din enhed. Du kan endda opsætte og udløse makroer. Alle rækker af M/E-knapper har integrerede LCD-skærme til dynamisk mærkning af indgangsknapperne. 1 M/E-modellen har en enkelt M/E-række med 10 indgangsknapper. 2 M/E-modellen har 2 M/E-rækker med 20 indgangsknapper. Den store 4 M/E-model har fire M/E-rækker med 40 indgangsknapper pr. række og fire uafhængige LCD-skærme til systemstyring.

Medfølger i æsken

• Blackmagic Design ATEM 2 M/E Constellation UHD 4K liveproduktions-switcher
