Black Magic ATEM 1 M/E Constellation 4K

Blackmagic Design ATEM 1 M/E Constellation 4K

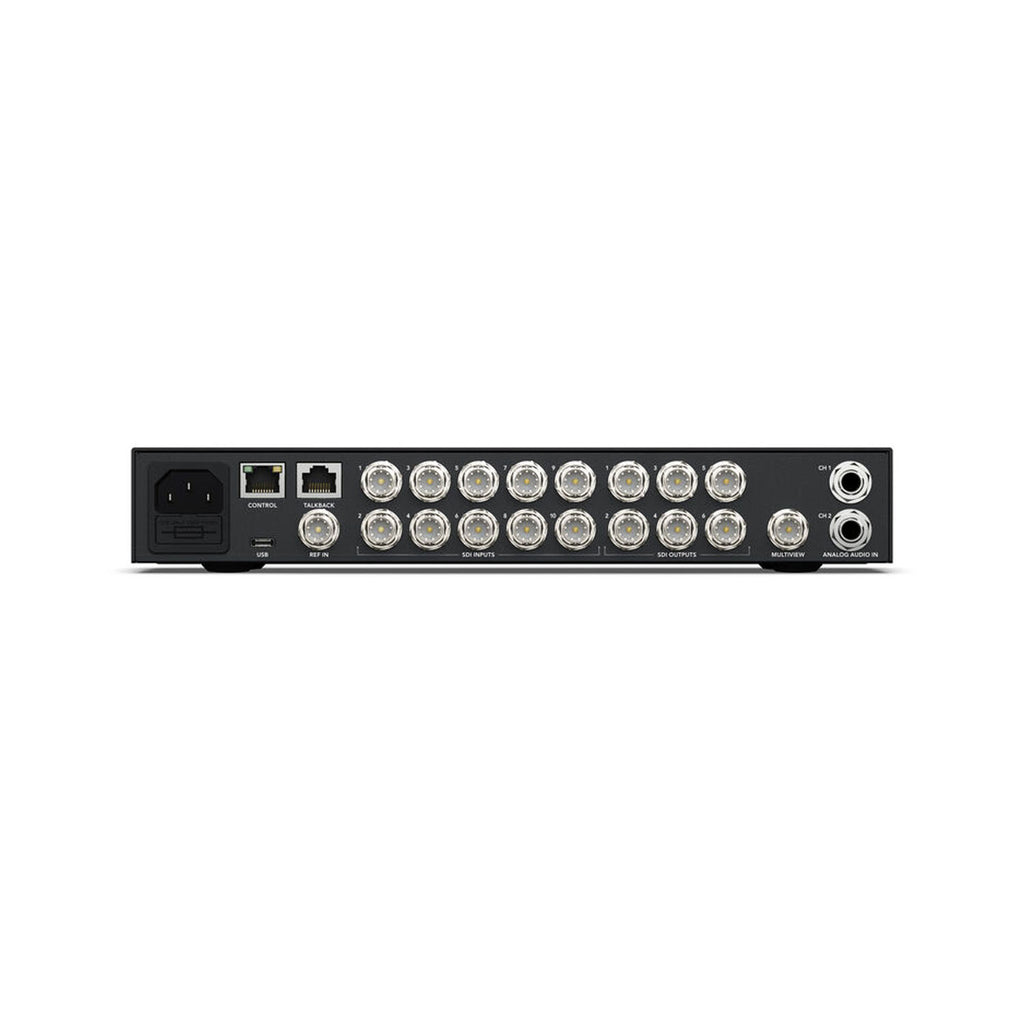

ATEM 1 M/E Constellation UHD 4K Live Production Switcher tilføjer UHD 4K-kapacitet og 12G-SDI-porte til den velkendte switcheropbygning fra forgængeren. Enheden er udviklet til kraftfuld UHD 4K-switching ved live events og har 10 individuelle 12G-SDI-indgange, der understøtter 12G/3G/HD-SDI-signaler og sender dem videre til seks 12G-SDI-udgange eller en USB-C-webcam-udgang. Derudover har switcheren en multiview-udgang med op til 16 rutebare vinduer, der kan vise indgange, keyet video, grafik og stillbilleder fra mediepuljen samt selve programudgangen. Hver indgang er forbundet til en indbygget Fairlight-lydmixer, der understøtter op til 28 lydkanaler.

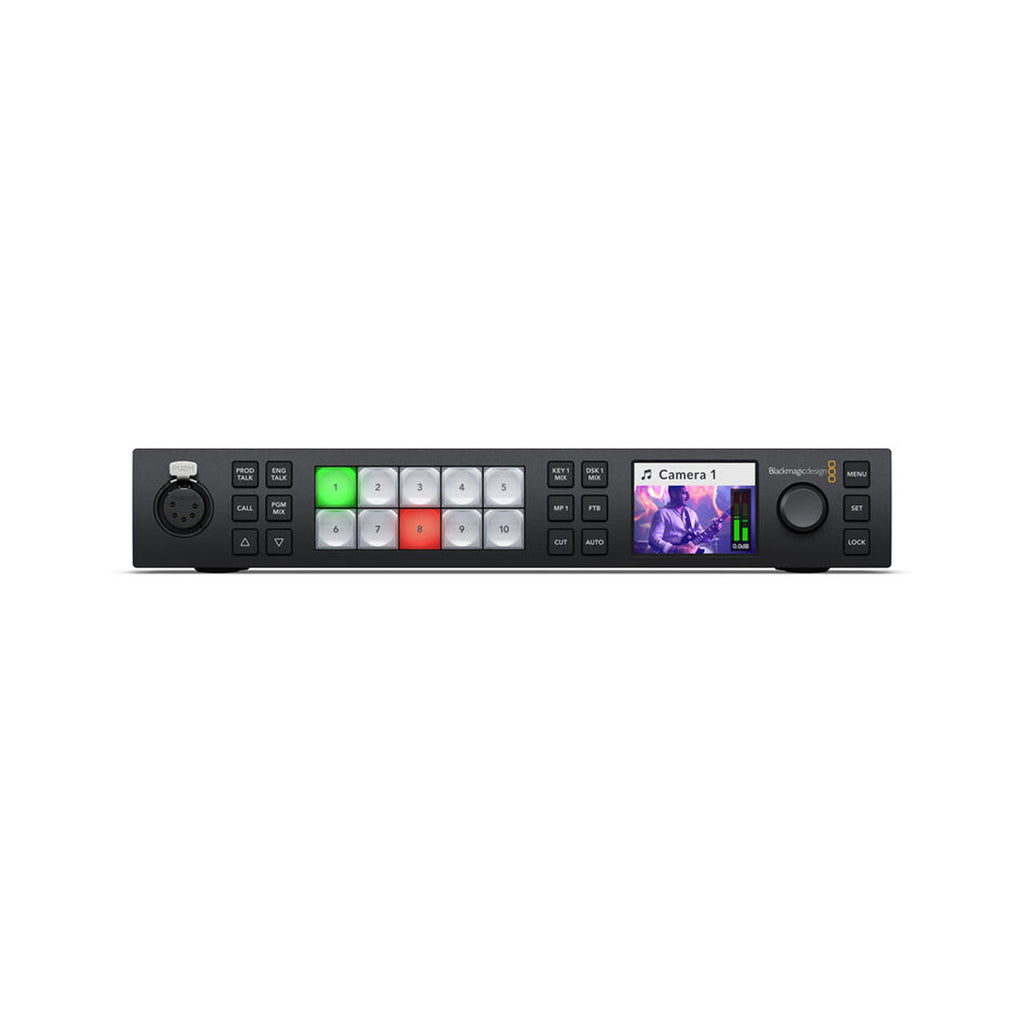

Switcheren har en referencevideoindgang, og hver indgang er udstyret med framesynkronisering, billedhastighedskonverter og formatkonverter. Det giver dig mulighed for at blande kameraer, formater, kameraer uden genlock og videoindgange fra computerkilder. Upstream- og downstream-keyere samt effekter understøttes. Det hele foregår live og i realtid — helt uden rendering. Du kan styre switcheren fra det integrerede frontpanel, fra ATEM-panelerne fra Blackmagic (ekstraudstyr) eller via den kontrolsoftware, der kan hentes gratis.

Overgange i broadcast-kvalitet

ATEM Constellation UHD 4K rummer et bredt udvalg af indbyggede overgange i broadcast-kvalitet såsom mix, dip, wipe og mange flere. Alle overgange kan tilpasses i systemets kontrolmenuer med justering af kantfarve, kantbredde, position, retning og meget mere. ATEM Constellation-switcheren har en kraftfuld processor til digitale videoeffekter til DVE-overgange, som kan bruges til at klemme det aktuelle billede ud af skærmen og afsløre en ny video nedenunder. DVE'en kan endda bruges til at skabe grafiske wipe-overgange. For at undgå fejl har ATEM Constellation UHD 4K en preview-funktion til overgange, så du kan sætte dine overgange op, inden du sender dem på skærmen.

Indbygget DVE

ATEM Constellation har to uafhængige DVE'er, der lader dig flytte rundt på grafik og lave picture-in-picture-kompositioner. Kvaliteten er imponerende, og DVE'en understøtter position, størrelsesændring og skalering — alt sammen i realtid. Med DVE'en kan du skabe professionelle picture-in-picture-effekter med 3D-kanter, skygger og lyssætning efter eget valg.

Multiview

Multiview kan konfigureres til 16, 13, 10, 7 eller 4 visninger og giver mulighed for at overvåge program, preview, indgange, medieafspillere, DSK og clean feed med valgfrie labels og lydmålere.

Professionel broadcast-talkback

For at holde holdet samlet som ét kreativt team har ATEM Constellation indbygget talkback. Talkback understøtter et 5-benet XLR-headsetstik plus et bagmonteret RJ12-stik til tilslutning af branchestandard-talkbacksystemer som ClearCom eller RTS. Du får fuld talkback-styring, herunder program- og engineering-loops, sidetone-kontrol så du kan høre headsettets mikrofon i hovedtelefonerne, samt programmix. ATEM Constellation UHD 4K understøtter desuden SDI-talkback, der bruger SDI-kanal 15 og 16 til tovejskommunikation med kameraer fra Blackmagic Design. Du kan endda bruge kanal 13 og 14 til engineering-talkback. Det er også muligt at mixe talkback-mikrofonen ind i programlyden til voiceover.

Intern mediepulje

Den indbyggede mediepulje gemmer RGBA-grafik og animationer i broadcast-kvalitet, som kan afspilles øjeblikkeligt af to eller fire medieafspillere. Medieafspillerne fremstår ganske enkelt som ekstra indgangskilder på ATEM Constellation UHD 4K, så du behøver ikke bruge ekstra SDI-indgange til grafik. Den indbyggede mediepulje rummer grafik til brug sammen med medieafspillerne. 1 M/E-modellen kan indeholde 20 stillbilleder og animationer på 200 frames. Du kan nemt håndtere alle dine medier med den medfølgende ATEM Software Control eller hente dem direkte fra Photoshop med ATEM Photoshop-plug-in'et.

Chroma-keyere

ATEM-chroma-keyeren har en farvevælger, så du kan udtage baggrundsfarver og automatisk generere key-parametrene. Brug de præcise kontroller til at justere kanter og flare, og der er endda en farvekorrektion til forgrunden, så du kan matche udtrykket med baggrundslaget og skabe sømløse kompositioner. Keyeren kan bruges til mønster- og DVE-keying. Med 2 M/E-modellen får du otte Advanced Keyere.

Der er fire upstream-keyere pr. M/E-række til opbygning af virtuelle studier. Du kan bruge én keyer pr. kamera og skabe sammenhængende kompositioner over en brugerdefineret baggrund i et virtuelt studie med fire kameraer. Du kan bruge eksterne billedprocessorer eller bygge et studie med faste kameraer ved at indlæse færdigrenderede stillbilledbaggrunde fra medieafspillerne og mediepuljen. Sæt makroer op, der skifter kameraer og indlæser den rigtige baggrund i afspillerne.

Multi-rate 12G-SDI

Med op til 10 multi-rate 12G-SDI-forbindelser er ATEM 1 M/E Constellation UHD 4K kompatibel med et bredt udvalg af videokilder. Du kan tilslutte udstyr i UHD- og HD-videostandarder, herunder formaterne 720p, 1080i, 1080p og 2160p. Skift mellem formaterne, så de passer til din produktions behov. Indgangene kan desuden håndtere indlejret lyd, så du kan mixe lyden fra indgangene sammen. Programudgangene indeholder talkback-, tally- og kamerastyringsinformation, så du kan føre switcherens udgange tilbage til kameraet til program-retur, styring og talkback.

Fairlight-lydmixer

Alle SDI-indgange på Constellation UHD 4K er forbundet til en indbygget Fairlight-lydmixer med 6-bånds parametrisk EQ, kompressor, limiter, noise gate og expander. Lyden de-embeddes fra SDI-kilderne og sendes videre til den interne mixer med op til 156 indgangskanaler. Mixeren har yderligere indgange til integrerede analoge kilder eller talkback-mikrofoner til voiceover. Styr lyden med ATEM Software Control eller et kompatibelt Mackie-panel.

ATEM Software Control Panel

Brug ATEM Software Control Panel til at styre din Constellation-enhed fra din pc. Softwaren har en visuel switcher-brugerflade og parameterpaletter til hurtige justeringer. Flere brugere kan tilslutte sig switcheren via Ethernet og arbejde med hver sin del af produktionen på samme tid. Softwaren giver dig også adgang til kamerastyring, lydmix, medier, makroprogrammering og styring af HyperDeck-diskoptagere. Gem switcherens fulde tilstand som XML-filer, og sikkerhedskopiér dine medier fra mediepuljen. Softwaren er kompatibel med både macOS og Windows.

Kontrolpaneler som ekstraudstyr

Constellation UHD 4K er kompatibel med tre modeller af ATEM Advanced Panel. Panelerne har M/E-layout efter branchestandard med indbyggede LCD-skærme. Knapper i høj kvalitet med belysningsfarve efter eget valg, et DVE-joystick og en T-bar-fader gør det legende let at styre din enhed. Du kan endda oprette og udløse makroer. Alle rækker af M/E-knapper har integrerede LCD-skærme til dynamisk navngivning af indgangsknapperne. 1 M/E-modellen har en enkelt M/E-række med 10 indgangsknapper. 2 M/E-modellen har 2 M/E-rækker med 20 indgangsknapper. Den mægtige 4 M/E-model har fire M/E-rækker med 40 indgangsknapper pr. række samt fire uafhængige LCD-skærme til systemstyring.

Medfølger i æsken

• Blackmagic Design ATEM 1 M/E Constellation UHD 4K Live Production Switcher
