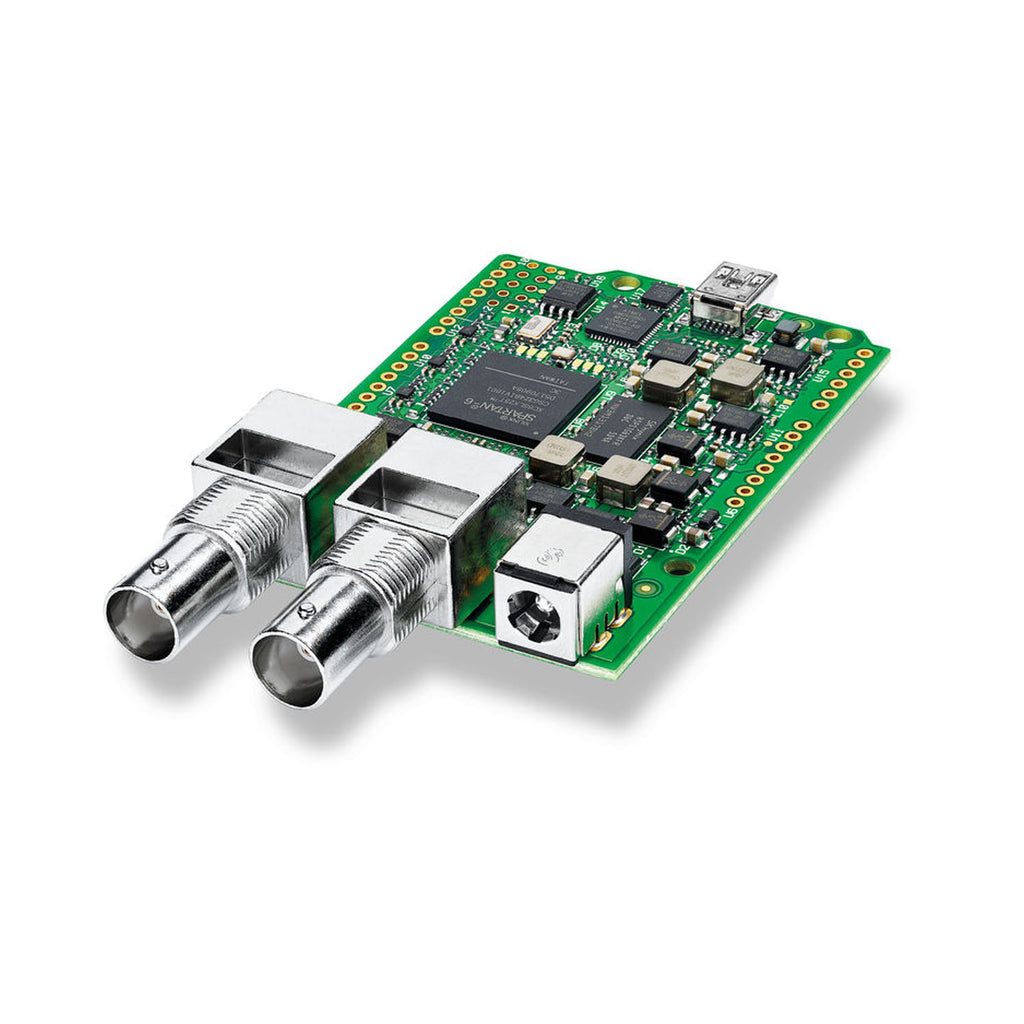

Black Magic 3G-SDI Shield for Arduino

Blackmagic Design 3G-SDI Shield til Arduino

Byg din egen kamerastyringsløsning med 3G-SDI Arduino Shield fra Blackmagic Design. Sammen med en Arduino-controller, der købes separat, indlejrer dette shield et SDI-styresignal i program return-feedet, som kan betjene kompatible kameraer — for eksempel Blackmagic Studio Camera eller URSA Mini med firmwareopdateringen til Studio Camera. Det er præcis de samme styresignaler, som sendes ud via en switcher i ATEM-serien.

Blackmagic Video Device Embedded Control Protocol

Denne åbne kommunikationsprotokol udnytter blanking-området i SDI-datastrømmen til at sende talkback, tally og andre kamerastyringsoplysninger direkte til kameraet via program return-feedet. Fordi protokollen er åben, kan du udvikle skræddersyede løsninger, der er kompatible med switchere, kameraer og andet understøttende udstyr.

Tilgængelige styrefunktioner

Følgende funktioner understøttes via SDI (bemærk: tilgængeligheden kan afhænge af kamera- og objektivkonfiguration):

• Tally
• Gain
• Detail
• Lukker
• Zoom
• Fokus
• Blænde
• Pedestal
• Farvebalance
• Kontrast
• Farvetone
• Farvemætning

Om Arduino

En Arduino er en controller — grundlæggende en simpel computer — der kan indbygges i andre enheder og danne grundlag for skræddersyede løsninger. I dette tilfælde monteres den på selve shieldet. Når du har din Arduino, kan du hente IDE'et (udviklersoftwaren) fra Arduinos hjemmeside og derefter indlæse shieldets eksempelkode. På den måde får du en fornemmelse af, hvordan Arduinoen spiller sammen med kameraet, og du kommer godt i gang med at programmere.

Programmering med Arduino IDE

Arduino-programmer kaldes sketches og er designet til at være nemme at skrive. Du kan installere eksempelkode via Arduino IDE (kan hentes på Arduinos hjemmeside) for at få en fornemmelse af, hvordan systemet fungerer. Kommandoerne til kamerastyring er dokumenteret i manualerne til ATEM og Studio Camera, som findes i supportafsnittet på Blackmagic Designs hjemmeside.

I2C-busgrænseflade

Arduino-shieldet bruger udelukkende I2C-bussen, hvilket betyder, at det også er kompatibelt med andre mikrocontrollere — blandt andet en Raspberry Pi.

Medfølger i æsken

• Blackmagic Design 3G-SDI Arduino Shield
