Black Magic ATEM 4 M/E Constellation 4K Plus

Blackmagic Design ATEM Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus fra Blackmagic Design fordobler antallet af ind- og udgange i forhold til den oprindelige model med 80 12G-SDI-indgange og 48 uafhængige 12G-SDI ISO AUX-udgange. Den kan forbindes til et bredt udvalg af kameraer og kilder og leverer video i opløsninger op til 10-bit UHD 4K60 via 12G-SDI-programudgangene eller 1080p og 720p webcam-udgange via USB-C. Switcheren har fire multiview-udgange med op til 16 routebare vinduer, der kan vise indgange, keyet video, grafik og stillbilleder fra media pool samt programudgangen. Hver indgang er forbundet til en indbygget FairLight-lydmixer med understøttelse af op til 298 lydkanaler. Der er desuden to MADI-indgange og fire MADI-udgange til lydmix og -routing.

Reference og styring

Switcheren har en referenceindgang, og hver indgang er udstyret med framesynkronisator, billedhastighedskonverter og formatkonverter, så du kan blande kameraer, der ikke har genlock. Upstream- og downstream-keyere samt effekter understøttes i realtid. Switcheren kan styres via det integrerede frontpanel, valgfrie Blackmagic ATEM-paneler eller ATEM Software Control Panel, som kan hentes gratis.

Avanceret broadcast-kraft

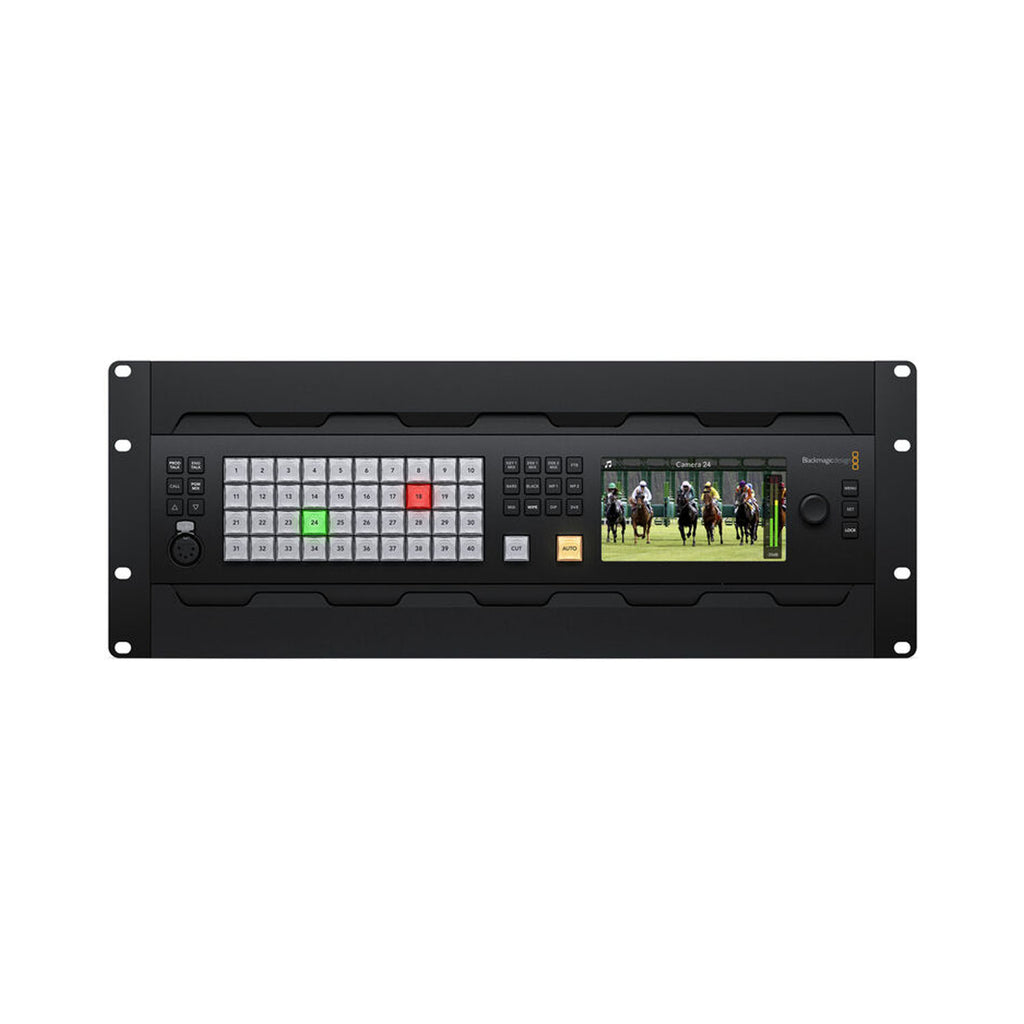

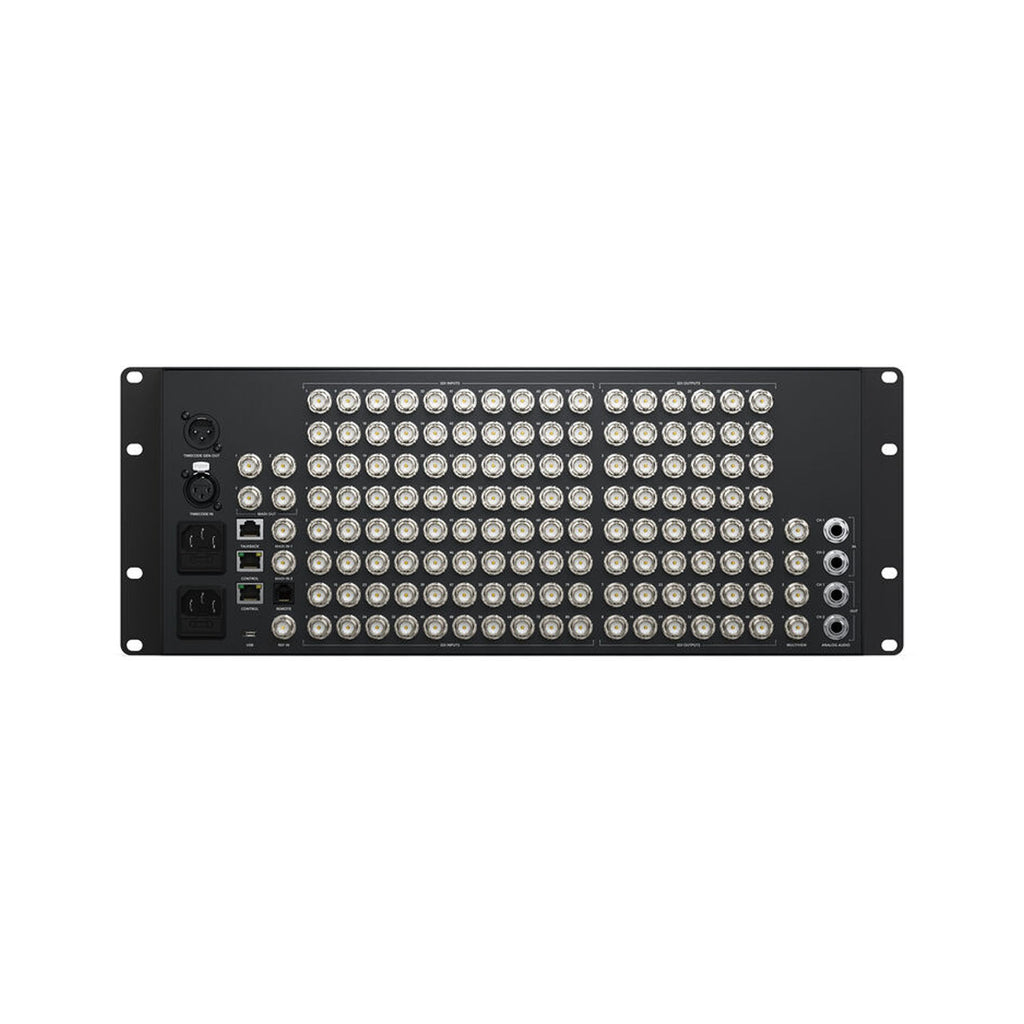

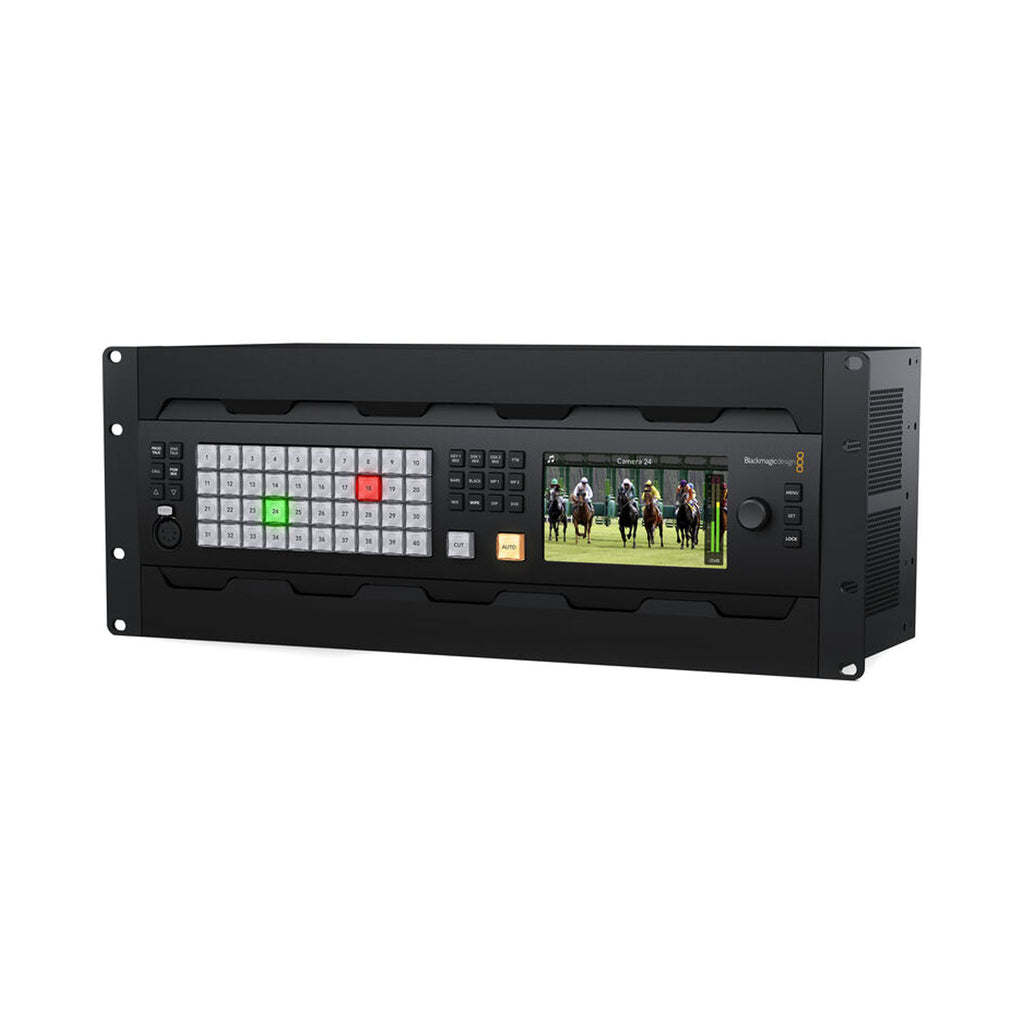

Switcheren har et kompakt rackmonteret design med indbygget kontrolpanel og en stor LCD-skærm, så du kan se programudgangen og ændre switcherens indstillinger via menuer på skærmen. Det kompakte design er perfekt til transportabel liveproduktion, og på bagsiden af switcheren finder du forbindelser til 12G-SDI-indgange, aux-udgange, balanceret lyd og Ethernet til styring. Der er også RS-422 til seriel styring samt MADI-forbindelser til digital lyd. Trods al denne kraft er switcheren ekstremt lydsvag takket være det innovative, højeffektive termiske system.

Indbygget DVE

Switcheren har fire uafhængige DVE'er, som lader dig flytte rundt på grafik, og op til 4 uafhængige DVE'er, som lader dig flytte rundt på grafik og skabe picture-in-picture-kompositioner med imponerende resultater. DVE'en giver dig mulighed for at lave professionelle picture-in-picture-effekter med tilpasselige 3D-kanter, skygger og belysning. DVE'erne kan også bruges til at skabe fantastiske DVE-overgange med squeeze- og swoosh-effekter, der giver dine programmer ekstra energi. Du kan endda kombinere DVE-overgange med din egen grafik og skabe dine helt egne grafiske wipe-overgange.

SuperSource-behandling

Ud over DVE'erne i M/E-rækkerne indeholder 4 M/E Plus-modellen kraftfulde SuperSource-multilagsprocessorer med otte ekstra DVE-lag plus et baggrundslag, som alt sammen fremstår for ATEM Constellation HD som endnu en indgangskilde. Enhver af switcherens videoindgange kan bruges til hver enkelt SuperSource-DVE, og det hele lægges derefter i lag over en brugerdefineret baggrund fra media pool. SuperSource er som at have en ekstra multilags-VFX-switcher indbygget. SuperSource er perfekt til picture-in-picture-visninger i interviews, fordi du kan sætte effekten op, mens de primære DVE'er holdes fri til andre opgaver.

Multiview

Multiview kan konfigureres til 16, 13, 10, 7 eller 4 visninger og omfatter monitorering af program, preview, indgange, medieafspillere, DSK og clean feed med valgfrie labels og lydmålere. 4 M/E-modellen har fire dedikerede multiview-udgange, og op til 48 udgange kan routes uafhængigt af hinanden.

Professionel broadcast-talkback

For at holde produktionsholdet samlet som ét kreativt team har ATEM Constellation indbygget talkback. Talkback understøtter et 5-benet XLR-headsetstik samt et RJ12-stik på bagsiden til tilslutning af talkback-systemer som ClearCom eller RTS. Du får fuld talkback-styring, herunder program- og engineering-loops, sidetone-kontrol, så du kan høre headset-mikrofonen i hovedtelefonerne, samt programmix. ATEM Constellation HD understøtter også SDI-talkback, der bruger SDI-kanal 15 og 16 til tovejskommunikation med Blackmagic Design-kameraer. Du kan endda bruge kanal 13 og 14 til engineering-talkback. Det er også muligt at mixe talkback-mikrofonen ind i programlyden til voiceovers.

Media pool

Den indbyggede media pool gemmer RGBA-grafik og animationer i broadcastkvalitet, som øjeblikkeligt kan afspilles af de fire medieafspillere. Medieafspillerne fremstår ganske enkelt som ekstra indgangskilder på ATEM Constellation HD, så du ikke behøver bruge ekstra SDI-indgange til grafik. Den indbyggede media pool rummer grafik til brug sammen med medieafspillerne. 4 M/E-modellen kan indeholde 60 stillbilleder og animationer på 1200 billeder samt fire videoklip op til 1080p60. Du kan nemt håndtere alle dine medier med den medfølgende ATEM Software Control eller sende dem direkte fra Photoshop med ATEM Photoshop-plugin'et.

Chroma-keyere

Til nyheder eller virtuelle sets har denne switcher 16 ATEM Advanced-keyere til chroma- eller luminans-keying i høj kvalitet. Chroma-keyeren er utrolig kraftfuld og har en farvevælger, der kan sample baggrundsfarver, så key-parametrene genereres automatisk. Du får præcise indstillinger for kanter og flare, og der er endda en farvekorrektor til forgrunden, så du kan matche forgrundslagets "look" med baggrundslaget og dermed skabe sømløse kompositioner. Keyeren kan også bruges til mønster- og DVE-keying.

Upstream chroma-keyere

Med fire upstream chroma-keyere pr. M/E-række får du den perfekte løsning til opbygning af virtuelle sets. Med så mange ATEM Advanced chroma-keyere kan du bruge én keyer pr. kamera og skabe en sømløs komposition af kameraet over den brugerdefinerede baggrund. 4 M/E-modellen har keyere nok til at generere et virtuelt set med 4 kameraer. Du kan bruge eksterne billedprocessorer til virtuelle sets, eller du kan bygge et virtuelt set med faste kameraer ved at indlæse forudrenderede stillbilledbaggrunde fra medieafspillerne og media pool. Du kan oprette makroer, der skifter kamera og indlæser den korrekte baggrund i medieafspillerne.

ATEM Software Control Panel

ATEM Software Control Panel giver dig fuld kontrol over din switcher og følger med gratis. ATEM Software Control Panel har en flot designet brugerflade med en visuel switcher og parameterpaletter til hurtige justeringer. Flere brugere kan tilslutte sig switcheren via Ethernet og arbejde på hver sin del af eventet samtidig. Med ATEM Software Control får du desuden adgang til kamerastyring, lydmix, medier, makroprogrammering og endda styring af HyperDeck-diskoptagere. Du kan endda gemme switcherens fulde tilstand som XML-filer, ligesom alle medier sikkerhedskopieres fra media pool. Softwaren kan køre på macOS og Windows.

Medfølger i æsken

• Blackmagic Design ATEM 4 M/E Constellation 4K Plus
