Black Magic ATEM Television Studio HD8 ISO

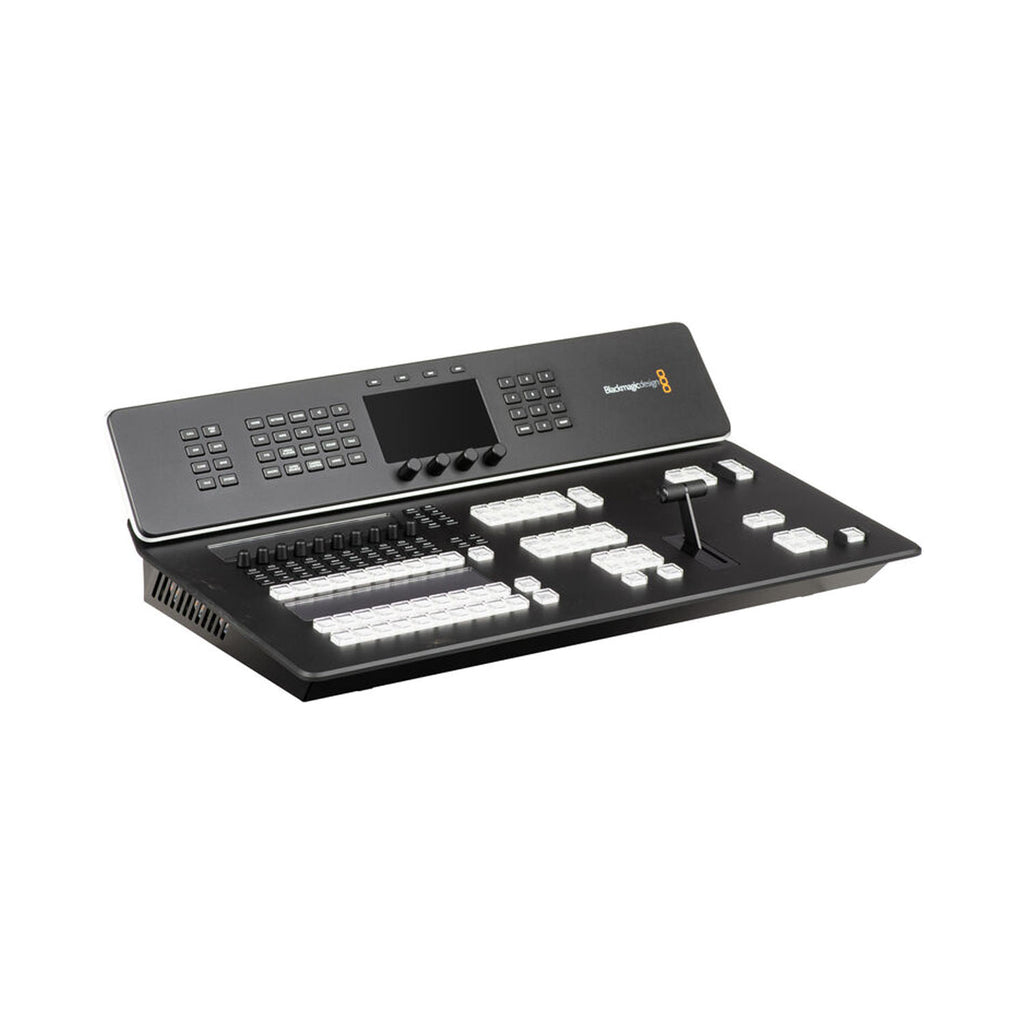

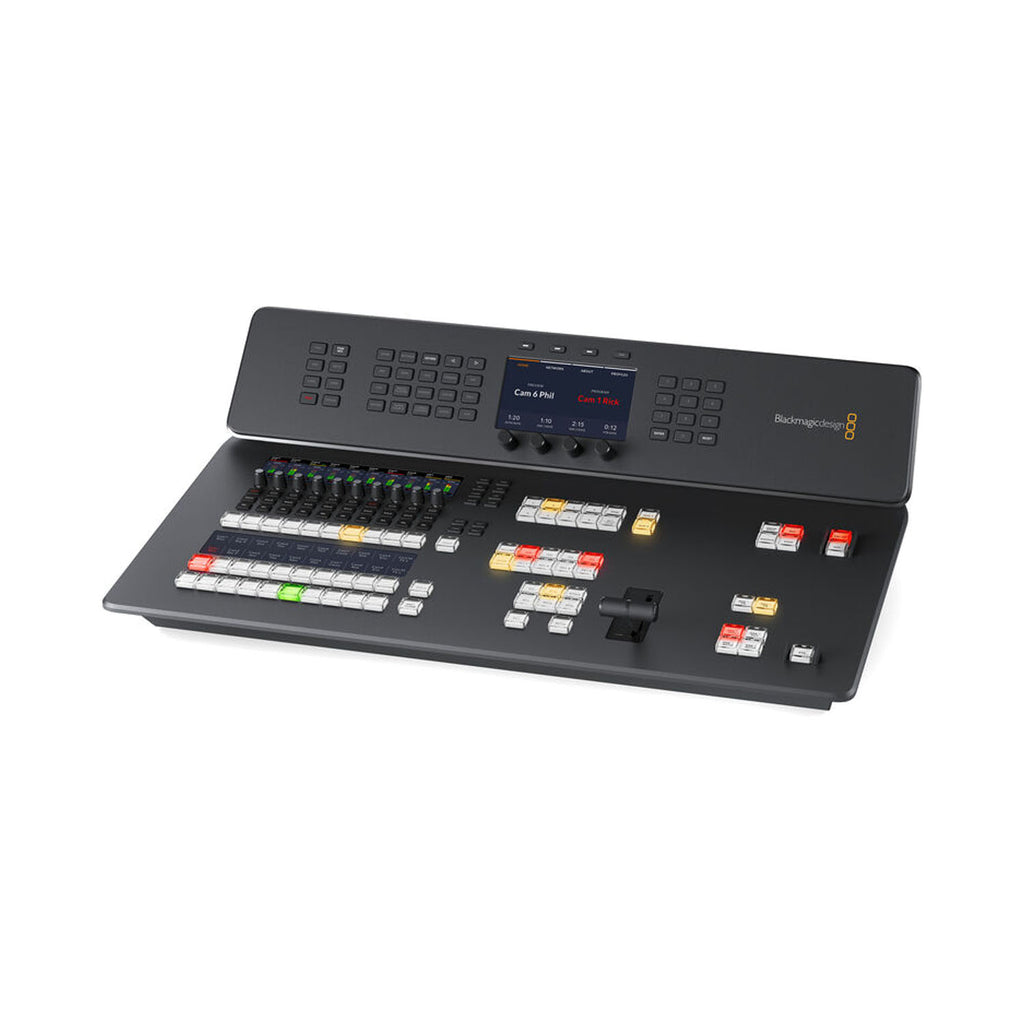

Blackmagic Design ATEM Television Studio HD8 ISO

Få en alt-i-én-switcher til livestreaming i dit tv-studie, din remote-produktion eller dit livespillested med ATEM Television Studio HD8 ISO fra Blackmagic Design. Denne kompakte, nydesignede live-tv-switcher passer perfekt til enhver streamingproduktion og byder på otte 3G-SDI-indgange med understøttelse af op til 1080p60-video, indbygget livestreaming, understøttelse af USB-webcam, lydmixing, chroma keyere, DVE, overgange, medieafspillere, intern optagelse og talkback. ISO-modellen giver dig desuden mulighed for at optage hver indgang til separate filer, ligesom du kan styre og integrere styring af eksterne internetkameraer. Switcheren er kompatibel med Blackmagic Cloud, så dine program-optagelser er tilgængelige med det samme fra hele verden.

Switcheren har et helt nyt knaplayout og er fremstillet i polycarbonat, så den er langt lettere end forgængeren. Layoutet er forbedret på en lang række punkter med professionelle knapper, LCD-displays til labels og et knaplayout, der er nemt at navigere i.

Liveproduktion

Du får en utrolig kraftfuld switcher med 8 indgange samt både program- og to aux-udgange, så du har alt, hvad der skal til for mobil produktion. Det betyder, at du kan tilslutte op til 8 kameraer. Oveni får du professionel kamerastyring, talkback og lydmixing – alt sammen bygget ind i et velkendt broadcast-panel.

Efterbehandling

ISO-modellen optager alle indgange til separate filer, så du kan redigere i et hvilket som helst NLE-program, der understøtter multikamera. Det er muligt, fordi alle filer har perfekt timecode-synkronisering. Og med indbygget netværkslagring kan du redigere, mens der optages. Flere brugere kan endda dele medier og samarbejde.

Distribution

Med en indbygget hardwarebaseret streamingmotor kan du livestreame dit arrangement til et globalt publikum. Optagelse til H.264-filer med AAC-lyd betyder, at du får det rigtige format til upload på YouTube. Derudover kan du dele livetransmissionen med dit publikum via aux-udgangene til store skærme og projektorer.

Styring af produktionsswitcheren

Du får en avanceret switcher i broadcast-kvalitet med indbyggede ATEM Advanced Chroma Keyere, Fairlight-lydmixer, DVE, still store til grafik og meget mere. De fleste funktioner kan betjenes fra frontpanelet, eller du kan bruge det gratis ATEM Software Control på macOS eller Windows og få adgang til endnu flere funktioner.

Nem opsætning og betjening

Tryk blot på en af knapperne i programrækken på frontpanelet for at klippe mellem videokilder, eller vælg en kilde på forhånd i preview-rækken og vælg derefter mellem klip eller effektovergange med cut- eller auto-knappen. Du kan vælge mellem spændende overgange som dissolve eller mere dramatiske effekter som dip to color, DVE squeeze og DVE push. Du kan endda tilføje en DVE til billede-i-billede-effekter med tilpasset grafik. Der er også medieafspillere, hvor du kan gemme grafik med alfakanaler til titler og grafik, som du kan indlæse som live videoindgange. Og derefter kan du livestreame resultatet.

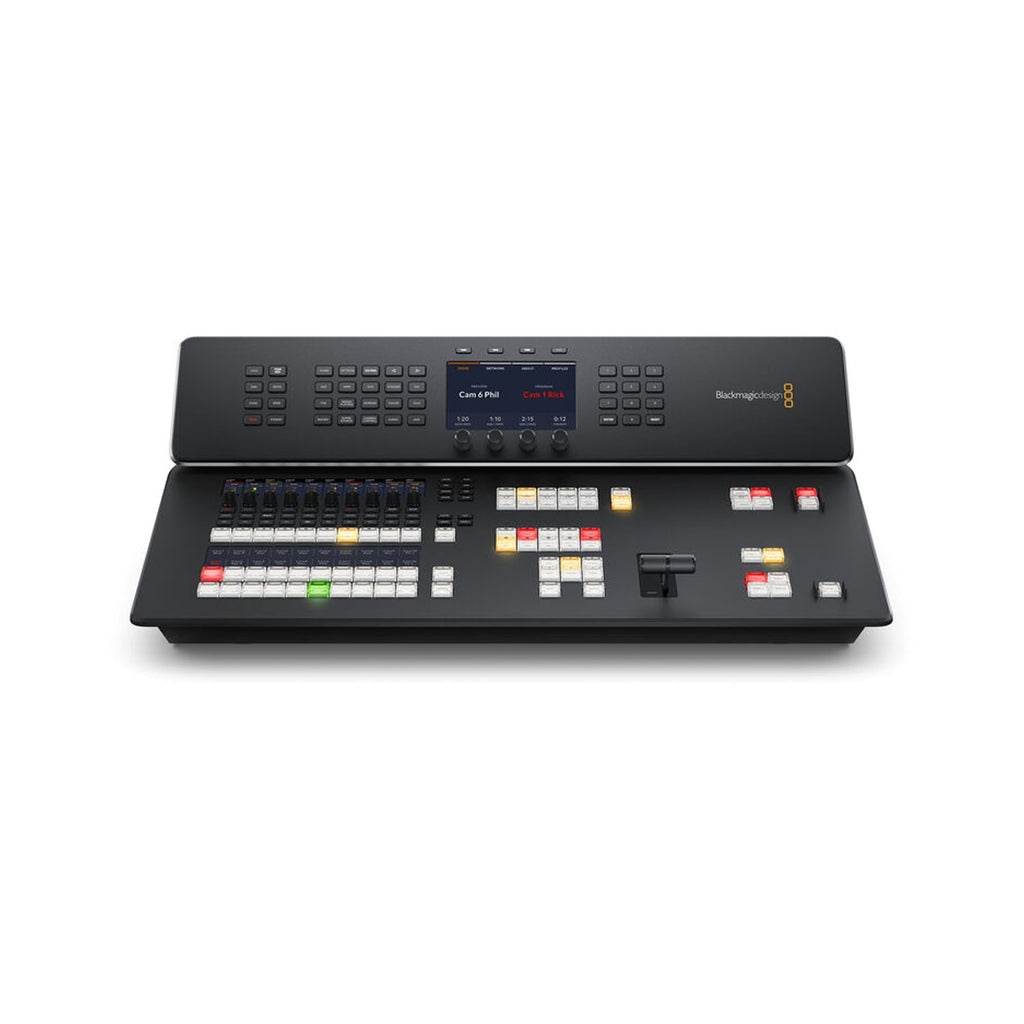

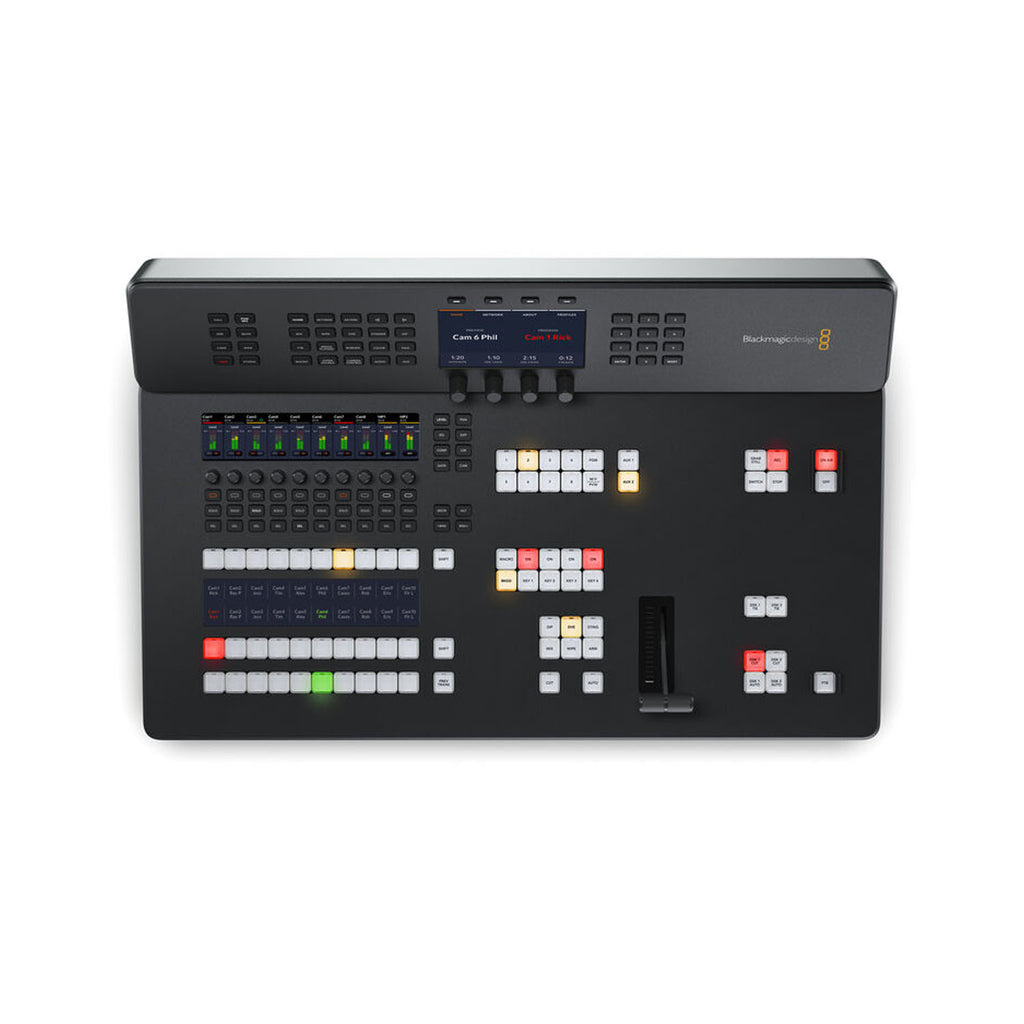

Nydesignet frontpanel

Frontpanelet har knapper til valg af kilder, udløsning af overgange og opsætning af videoeffekter. Knapperne er desuden af samme høje kvalitet som dem, der bruges på dyre broadcast-switchere. Du får også en indbygget T-bar til manuel styring af overgange. Frontpanelet har endda et innovativt betjeningsområde til lydmixeren med live-metering på et dedikeret LCD-display. Der er også knapper til styring af optagelse og streaming samt live aux-switching, så du kan skifte aux-udgangene mellem alle 8 kameraer, program, preview eller multiview.

Tilslut 5G- eller 4G-telefoner til mobildata

Hvis du laver liveproduktion på location, understøtter ATEM Television Studio HD mobildata ved at tilslutte en Apple- eller Android-telefon til USB-porten. Det er samtidig en glimrende backup for den primære Ethernet-forbindelse. Tethering via telefon fungerer med de nyeste hurtige 5G-telefoner samt de mere udbredte 4G-telefoner.

ATEM-switcheren registrerer, når en telefon tilsluttes, og skifter automatisk sin internetforbindelse over til den, hvis Ethernet-forbindelsen falder ud. Når telefonen er tilsluttet, får den også strøm fra USB-porten, så den altid er opladet og klar. Med tethering og mobildata får du den perfekte mobile produktionsløsning, der kan transporteres hvorhen som helst.

Redigér liveproduktionen med separate ISO-optagelser

ATEM Television Studio HD ISO-modellen giver dig mulighed for at redigere dit livearrangement, fordi den kan optage alle indgange til separate videofiler. Du får 8 separate videoindgangsfiler med ens timecode og synkronisering, og programvideoen optages desuden til en separat masterfil. Det betyder, at du kan redigere i alle NLE-programmer, der understøtter multikameraredigering.

Der gemmes en DaVinci Resolve-projektfil, som er linket til videoindgangsfilerne, så din live-switchning konverteres til en redigeringstidslinje, du blot klikker på for at åbne. Nu er det nemt at genredigere dit program med nye farvegraderinger og endda opdateret grafik. Al lyd optages desuden til separate WAV-filer, så du kan remixe din lyd professionelt.

Tilslut eksterne internetkameraer

En anden spændende funktion i ATEM Television Studio HD ISO-modellen er, at den kan forbindes til eksterne kameraer. Kameraerne Blackmagic URSA Broadcast G2, Blackmagic Studio Camera 4K Pro G2 og Blackmagic Studio Camera 6K Pro kan livestreame i H.264 direkte til switcheren. Er du tilsluttet det lokale netværk, vælger du blot kameraet i indgangsmenuen.

Er switcheren derimod sat op med en fast ekstern IP-adresse, kan du eksportere en XML-fil med kameraindstillingerne og livestreame fra hvor som helst på internettet. Du indlæser blot XML-filen i kameraet. Oveni får du endda kamerastyring og tally. Programlyden sendes også retur til kameraet, hvilket er perfekt til liveinterviews.

Mix/effekt-switchning i broadcast-stil

ATEM Television Studio anvender professionel program/preview-betjening, præcis som de store broadcastere bruger liveproduktionsswitchere. ATEM Television Studio kan også sættes til A/B-switchning, hvilket er nemmere, når den betjenes af frivillige eller foreningsgrupper. Men vil du betjene switcheren som en broadcast-professionel, er program/preview perfekt. Det betyder, at en kilde ikke kommer på skærmen, før du trykker på cut- eller auto-knappen. Denne totrinsproces betyder, at du ser, hvad du vælger, inden det går i luften, så du laver færre fejl.

Tilføj spændende videoeffekter

En af fordelene ved ATEM Television Studio er det brede udvalg af professionelle indbyggede videoeffekter. Cut-knappen sikrer et øjeblikkeligt klip, når du skifter mellem kilder. T-bar-faderen kan bruges til at køre videoeffekter, eller du kan lade overgangen ske automatisk ved at trykke på auto-knappen. Auto bruger den overgangsvarighed, der er indstillet i systemstyringen. Du kan også vælge, hvilken type effekt du vil bruge, herunder mix, som giver en blød overgang mellem kilder, eller dip, som skifter via en tredje videokilde, for eksempel en farvegenerator. Der er et bredt udvalg af SMPTE-wipes med samt DVE-effekter, der skubber eller klemmer billedet ud af skærmen, når du skifter mellem videokilder.

Kreative overgange

ATEM Television Studio indeholder samme type overgange, som findes på dyre broadcast-switchere. Det betyder, at effekter og overgange kan tilpasses på mange forskellige måder, så de er overraskende kraftfulde. Du vil hele tiden finde nye måder at bruge dem på. Alle overgange kan nemlig tilpasses ved at justere parametre som varighed, kantfarve, kantbredde, position og retning. Du kan endda bruge DVE'en sammen med en wipe-overgang, hvor DVE'en flytter en grafik hen over wipe-kanten. Det kaldes en graphic wipe og bruges ofte i sportstransmissioner. Knappen til preview af overgange kan bruges til at sætte effekter op offline, hvilket er ideelt til at undgå fejl.

Indbygget DVE

ATEM Television Studio HD har en uafhængig DVE, der lader dig flytte grafik og skabe billede-i-billede-kompositioner. Kvaliteten er fremragende, og DVE'en understøtter position, resize og skalering – alt sammen i realtid. DVE'en giver dig mulighed for at lave professionelle billede-i-billede-effekter med tilpasselige 3D-kanter, skygger og belysning. DVE'er kan også bruges til at skabe flotte DVE-overgange med squeeze-, swoosh- og push-effekter, der tilfører dit program ekstra dynamik. Du kan endda kombinere DVE-overgange med tilpasset grafik og lave dine egne graphic wipe-overgange. Derudover er der også en SuperSource-motor til flerlagsbehandling med 4 ekstra DVE'er.

Understøtter interne medier

Den indbyggede mediepulje gemmer grafik og animationer i broadcast-kvalitet, som kan afspilles med de indbyggede medieafspillere. Medieafspillerne optræder som selvstændige kilder, så du ikke behøver spilde SDI-indgange på grafik. For at sikre den højeste kvalitet understøtter alle medier RGB-farverum med alfakanal, hvilket giver mulighed for gennemsigtighed og lagdeling. Mediepuljen kan rumme 20 stillbilleder i HD-opløsning. Motion graphics, animationsklip og stingers kan være op til 400 billeder i 720HD og 200 billeder i 1080HD. ATEM Software Control giver dig mulighed for at uploade og administrere medier. Du kan endda forberede grafik i Adobe Photoshop og derefter overføre den til mediepuljen med det gratis ATEM Photoshop-plugin.

Med 4 ATEM Advanced Chroma Keyere

ATEM Television Studio er perfekt til nyheder og præsentationer i studiet, fordi den har 4 ATEM Advanced Chroma Keyere til greenscreen-effekter. Chroma keyerne er utroligt kraftfulde og indeholder funktioner som en farvevælger, der aflæser baggrundsfarver til automatisk generering af key-parametrene. Du får præcise kontroller til kant og flare, og der er endda en farvekorrektion til forgrunden, så du kan matche forgrunds- og baggrundslag og få sømløse kompositioner. Du kan også bruge den til titeloverlejringer ved at lave grafik med en grøn eller blå baggrund. Med 4 ATEM Advanced Chroma Keyere er ATEM Television Studio perfekt til at skabe virtuelle sets med faste kameraer.

SuperSource-behandling

Ud over DVE'en i ATEM Television Studio er der også en kraftfuld SuperSource-flerlagsprocessor. SuperSource giver dig 4 ekstra DVE-lag plus et baggrundslag, som lægges sammen som en ekstra indgangskilde. Enhver videoindgang kan bruges som kilde til hver DVE, og det hele lægges derefter oven på mediepuljen, en tilpasset baggrund eller live video. SuperSource er perfekt til flere samtidige billede-i-billede-visninger med interviewpersoner, fordi du kan sætte effekten op, så seeren kan se hver enkelt interviewperson inden for en stilfuld grafik. SuperSource er som at have en helt selvstændig flerlags-VFX-switcher indbygget.

8 standardkonverterede 3G-SDI-indgange

ATEM Television Studio HD har 8 uafhængige 3G-SDI-indgange, og hver indgang har sin egen dedikerede standardkonverter. Det betyder, at det er muligt at konvertere enhver 1080HD- eller 720HD-kilde til switcherens videostandard, så hver SDI-indgang på switcheren kan køre en forskellig tv-standard, og alle indgange bare fungerer.

Lydkanal 1, 2, 3 og 4 fra SDI-indgangene kan desuden manuelt rutes til forskellige indlejrede lydkanaler i program- og aux-udgangene. Derudover kan du endda rute lydkanal 1 og 2 fra SDI-indgangene ud til MADI-digitallydudgangen, så du kan sende switcherens indgangslyd videre til en ekstern lydtekniker til mixing.

3G-SDI-udgange med 16 indlejrede lydkanaler

ATEM Television Studio har ni 3G-SDI-programudgange, så du har rigeligt med tilslutninger til at sende et separat program-returfeed til alle dine kameraer. Det er vigtigt, fordi SDI-programreturet bruges til at sende tally, talkback og styringsinformation tilbage til kameraerne.

Du får også to dedikerede aux-udgange til at drive scenemonitorer og master-optagere. Disse aux-udgange kan live-switches med dedikerede knapper på kontrolpanelet. Aux 1 har endda en on-screen-tæller til monitorering for værten. Derudover kan du manuelt rute lyd til alle 16 indlejrede lydkanaler i SDI-udgangene. Til kameramonitorering er der en dedikeret 3G-SDI- og HDMI-udgang til multiview.

Multiview med 16 kilder på en enkelt monitor

Når du laver større liveproduktioner med flere kameraer, er det afgørende at kunne se alle dine videokilder samtidig på én monitor. ATEM Television Studio HD har et professionelt multiview, der lader dig se alle videoindgange samt preview og program på en enkelt SDI- eller HDMI-monitor. Du kan endda sende multiview til aux-udgangene. Hver kameravisning har tally-indikatorer, så du kan se, hvornår hver kilde er i luften, og hver visning har desuden brugerdefinerede labels og lydmålere. Du kan tilpasse multiview-layoutet fuldstændigt med op til 16 samtidige visninger. Du kan også vælge en af de ekstra statusvisninger, hvor du kan følge optagelse, streaming og lydmixerens status direkte i multiview.

Tilføj lydudvidelse til flere mikrofoner

Bygger du et podcaststudie, eller har du brug for flere mikrofoner, giver ATEM Microphone Converter mulighed for at udvide antallet af lydindgange. Den tilsluttes ATEM Television Studio via MADI-porten, så der er ingen kompliceret opsætning, og du kan sætte flere enheder i kæde for at få endnu flere indgange. Hver konverter har 4 analoge indgange, der kan vælges som mikrofon eller line og har phantom power.

Designet leverer forbløffende kvalitet med et ekstremt lavt støjgulv på -129 dBV, et dynamikområde på 131 dB(A), lav forvrængning på 0,002 % og ensartede tolerancer på tværs af alle kanaler. Den bruger endda 8 separate ADC'er på hver indgang, der tilsammen udvider dynamikområdet. Oveni har den en sjov HDMI-monitoreringsudgang med rullende lydbølgeformer.

Optag direkte til intern cloud-lagring eller USB-diske

ATEM Television Studio HD understøtter optagelse til eksterne USB-flashdiske. Eller, hvis der er installeret en valgfri M.2-flashdisk, kan du optage direkte til intern cloud-lagring. Den interne lagring og eventuelle eksterne USB-diske kan deles over det lokale Ethernet-netværk, så andre kan arbejde med efterbehandling som redigering, farvekorrektion og grafikforberedelse.

Alle optagelser er i H.264-format med AAC-lyd, hvilket giver video i broadcast-kvalitet og små filstørrelser. Du kan også tilslutte flere USB-diske, så optagelsen fortsætter, hvis en disk bliver fuld. Du får endda knapper på kontrolpanelet til at starte optagelsen, og du kan se optagestatus i multiview.

Udgang til enhver software, der understøtter USB-webcams

Du kan bruge et hvilket som helst videoprogram sammen med ATEM Television Studio HD, fordi USB-forbindelsen emulerer et webcam. Det betyder, at du kan tilslutte den til en computer og bruge enhver videosoftware, der fungerer med et webcam. Softwaren tror, at ATEM Television Studio HD er et almindeligt webcam, men i virkeligheden er det en liveproduktionsswitcher. Det garanterer fuld kompatibilitet med enhver videosoftware – og i fuld 1080HD-kvalitet.

Forestil dig at holde en præsentation fra et professionelt broadcaststudie til programmer som Zoom, Teams eller Skype. Til streaming fungerer webcam-udgangen også med streamingsoftware som Open Broadcaster, XSplit Broadcaster med flere.

Inkluderer det gratis ATEM Software Control-panel

ATEM Software Control-appen frigør den skjulte kraft i ATEM Television Studio HD ved at give adgang til alle switcherens funktioner. ATEM Software Control har en visuel switcher-brugerflade med parameterpaletter til justeringer. Du kan tilslutte via USB, men tilslutter du via Ethernet, kan du køre flere kopier af ATEM Software Control på forskellige computere.

Softwaren lader dig live-switche, mixe lyd, farvekorrigere i kameraerne og administrere medier. Du kan også bygge og køre komplekse makroer fra softwaren. Derudover kan du gemme switcherens tilstand som en XML-fil, så du kan kalde opgaver frem igen senere. Du kan endda styre og udløse eksterne HyperDeck-optagere.

Livestream til et globalt publikum

ATEM Television Studio HD har en indbygget hardwarebaseret streamingmotor til livestreaming til et globalt publikum. Det betyder, at du kan livestreame til tjenester som YouTube, Facebook og Twitch i bedre videokvalitet og uden tabte billeder.

Streaming foregår via Ethernet-forbindelsen til internettet, eller du kan tilslutte en smartphone og bruge mobildata. Derefter vælger du blot streamingtjenesten og indtaster streamingnøglen i ATEM Software Control. Det gør streaming nemt at sætte op, og den praktiske datahastighedsindikator viser, hvilken internethastighed der kræves. Er du teknisk anlagt, kan du endda opdatere streamingprofilerne i en XML-indstillingsfil og tilføje nye tjenester.

Lokaliseret til 13 udbredte sprog

ATEM Television Studio HD understøtter flere sprog i menuerne og i ATEM Software Control, så du kan tilpasse den til det sprog, du foretrækker. Der er understøttelse af engelsk, kinesisk, japansk, koreansk, spansk, tysk, fransk, russisk, italiensk, portugisisk, tyrkisk, polsk og ukrainsk.

Gå blot ind i opsætningsmenuen for at skifte sprog – og du kan altid skifte til et andet sprog senere. Når et sprog er valgt, skifter menuerne på alle LCD-displays til det valgte sprog. Understøttelsen af flere sprog betyder, at ATEM Television Studio HD er perfekt til liveproduktion overalt i verden og med et hvilket som helst crew.

Fleksibel strømforsyning med redundans

Alt-i-én-designet i ATEM Television Studio omfatter en indbygget strømforsyning, så du ikke skal slæbe rundt på en ekstern strømforsyning. Sæt den blot i en almindelig stikkontakt, og gå i gang med liveproduktionen. Den internationale strømforsyning fungerer automatisk fra 100 til 240 V AC, så du kan bruge den overalt i verden. Derudover har ATEM Television Studio både AC- og DC-strømtilslutninger.

Der er en XLR-tilslutning til 12 V DC efter broadcast-standarden, hvilket er perfekt til nødstrøm eller til batteridrift. Det betyder, at du kan bruge den selv på meget afsides steder. Skulle den interne strømforsyning svigte, kan du desuden blot tilslutte en ekstern DC-forsyning og holde den kørende.

Designet til nem reparation

Med så mange indbyggede funktioner er det afgørende, at ATEM Television Studio nemt kan repareres. Der er i forvejen indbygget en høj grad af redundans med 4 Ethernet-tilslutninger, 9 SDI-programudgange, 2 USB-porte og 2 strømtilslutninger. Men hvis nogen falder over et kabel og ødelægger et stik, skal du kunne reparere stikket billigt.

Alle interne elektronikprintkort er modulære, så enhver kvalificeret tekniker kan købe en erstatning og nemt udskifte printet. Det gælder også printkortene med stik, som kan købes separat. Teknikeren skal blot fjerne bunddækslet og udskifte printet. En stor broadcaster kunne endda købe printene som et reservedelssæt.

Anvendelsesområder

Kompakte broadcast-vogne

Med alt-i-én-designet kan du bygge en ny generation af ultrakompakte broadcast-vogne. Du har ikke brug for racks fyldt med udstyr, så du undgår rod og får et langt bedre arbejdsmiljø. For ekstra stabilitet kan du endda montere switcheren nedfældet i bordpladen.

Musiksteder og klubber

Nogle af de mest spændende spillesteder, for eksempel musikkældre eller komedieklubber, er for små til racks med videoudstyr. ATEM Television Studio kan derimod bæres ind på ethvert spillested. Den er også nem at pakke sammen igen, selv hvis stedet stadig er fyldt med publikum.

Onlineundervisning

ATEM Television Studio er perfekt til at skabe undervisningsindhold. Da ISO-modellen optager videoindgangene, kan du finpudse klipninger, udskifte indstillinger og endda tilføje farvekorrektion. Derudover kan du tilslutte Zoom og inddrage livechat med de studerende.

Livesport

ATEM Television Studio er perfekt til livesport, fordi den har et enkelt design, som frivillige i klubben nemt kan betjene. Den kan installeres i sportsklubber eller tages med på farten sammen med holdet. Med op til 8 kameraer fanger du alle de spændende vinkler.

Medfølger i æsken

• Blackmagic Design ATEM Television Studio HD8 ISO
