Black Magic SmartView 4K G3

Blackmagic Design SmartView 4K G3

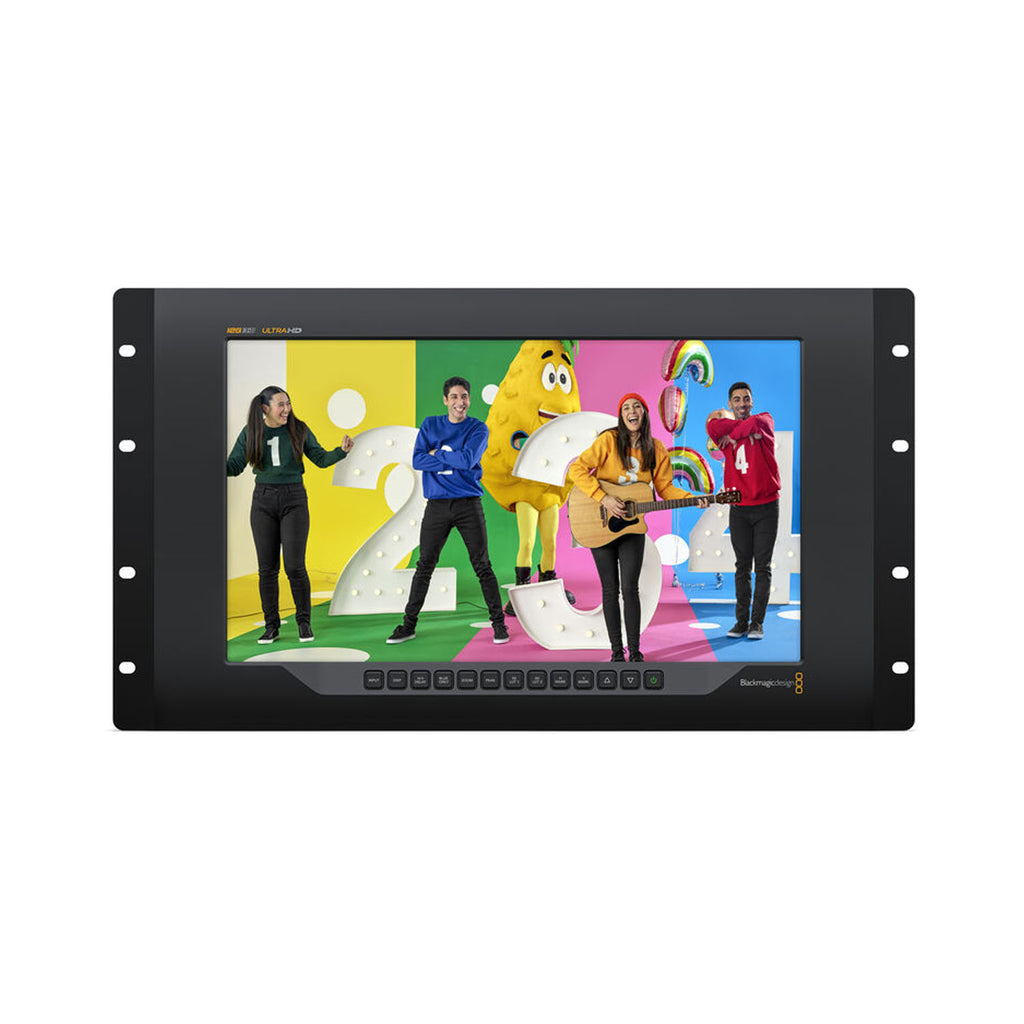

Blackmagic Design SmartView 4K G3 er en professionel 15,6" TFT LCD-monitor med indbyggede optiske SMPTE-2110 IP-videoforbindelser og tilsvarende forbindelser over kobber, så du kan koble direkte til IP-baserede broadcastsystemer. Den har en native opløsning på 3840 x 2160 og tilbyder desuden to multirate 12G-SDI-indgange til tilslutning af et bredt udvalg af professionelt videoudstyr. Indgangene skifter automatisk mellem SD-, HD- og 4K-formater, herunder op til DCI 4K60. Monitoren er bygget med et let, maskinbearbejdet aluminiumschassis og en UHD 4K LCD-skærm i fuld opløsning. Overlejringerne på skærmen omfatter focus peaking, hjælpelinjer til billedudsnit, safe area og meget mere. Der er også indbyggede 3D-LUT'er, som du kan bruge til at lægge kreative looks på, konvertere log-film-gamma eller håndtere brugerdefinerede HDR-profiler.

Alsidig monitorløsning

• SmartView 4K G3 understøtter både 12G-SDI og SMPTE 2110 IP-video i opløsninger op til UHD 4K60 og er dermed ideel til broadcastbrug.
• 4K-skærmen og billedfunktioner som focus peaking, zoom, markører til billedformat og tally gør den perfekt til liveproduktioner.

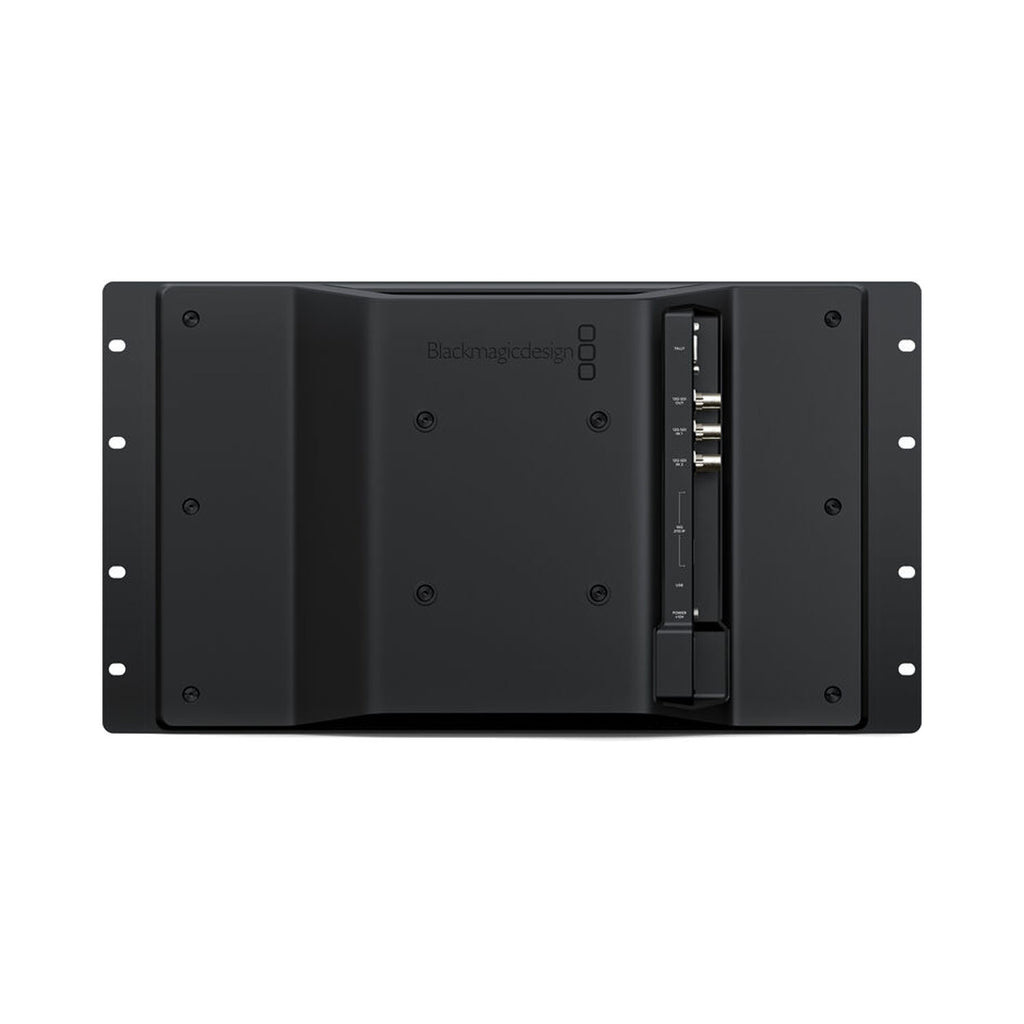

• Den lette, men robuste aluminiumskonstruktion på 6 RU gør SmartView 4K G3 til en fremragende løsning til fly packs og optagelser på location.

Monitorering med 3D-LUT

Sig farvel til det udvaskede look fra SDI-kilder, der er kodet med log-film-gamma eller en HDR-profil – SmartView 4K G3 understøtter nemlig 3D-LUT'er. Det betyder, at du kan bruge en 3D-LUT til at remappe farverummet fra SDI- eller 2110-indgangen til SmartView 4K-skærmen eller til at tilføje et spændende kreativt look. Du kan uploade 3D-LUT'er med SmartView-værktøjet og også eksportere farvegraderinger fra DaVinci Resolve som brugerdefinerede 3D-LUT'er. Da DaVinci Resolve kan downloades gratis, koster det absolut ingenting at begynde at opbygge et bibliotek af spændende 3D-LUT'er.

Understøttelse af flere opløsninger

De højtydende 12G-SDI-indgange og de 10G Ethernet-baserede 2110 IP-indgange er alle multirate, så de understøtter både SD i lavere opløsning til arkivmateriale, HD til broadcast og 2K UHD til spillefilmsarbejde. SmartView 4K G3 understøtter også UHD-videostandarder på både sine 12G-SDI-indgange og sine 10G Ethernet-baserede 2110 IP-videoindgange. Det gør SmartView 4K til en ideel monitor, fordi du kan flytte dit arbejde over på UHD og 4K allerede nu – og nye tv-standarder kan tilføjes via softwareopdateringer, efterhånden som de udvikles.

Frontpanelknapper og markører du selv bestemmer

SmartView 4K G giver dig et bredt udvalg af monitoreringsfunktioner på frontpanelet, blandt andet en indgangsknap, der skifter mellem de to 12G-SDI-videoindgange og 2110 IP-videoindgangen. Derudover er der styring af lysstyrke, H/V-visning, blue only, zoom, focus peaking, valg af 3D-LUT samt op til fire markører på skærmen.

NMOS-protokol til virtuel routing

SmartView 4K G3 understøtter NMOS-interfacespecifikationerne, så alle dine 2110 IP-videoenheder kan fungere sammen som én stor virtuel router. Den tilbyder desuden Videohub Smart Control, som kan route kilder til destinationer på 2110 IP-netværk, fordi den kan fungere som NMOS-controller. NMOS-interfacespecifikationen beskriver, hvordan SMPTE 2110-enheder findes og styres på IP-netværk. SmartView 4K G3 understøtter IS-04 til opdagelse og registrering af IP-videoenheder samt IS-05 til styring af forbindelser mellem IP-videoenheder. Det betyder, at du kan oprette forbindelser mellem kilder og destinationer præcis som med en traditionel SDI-router.

Fjernstyringssoftware til macOS og Windows

Du skal blot downloade og køre det gratis SmartView-værktøj til macOS eller Windows for at ændre indstillinger eller opdatere softwaren på din SmartView 4K G3. Brug værktøjet til at ændre monitorens brugerdefinerede navn, så du kan identificere monitorer i større systemer, og til at vælge mellem 3G-SDI level A- og level B-formatering. Ethernet er som standard deaktiveret for at beskytte mod uautoriseret netværksadgang, men kan aktiveres, når du tilslutter via USB.

Tilslutning direkte til SMPTE 2110 IP-netværk

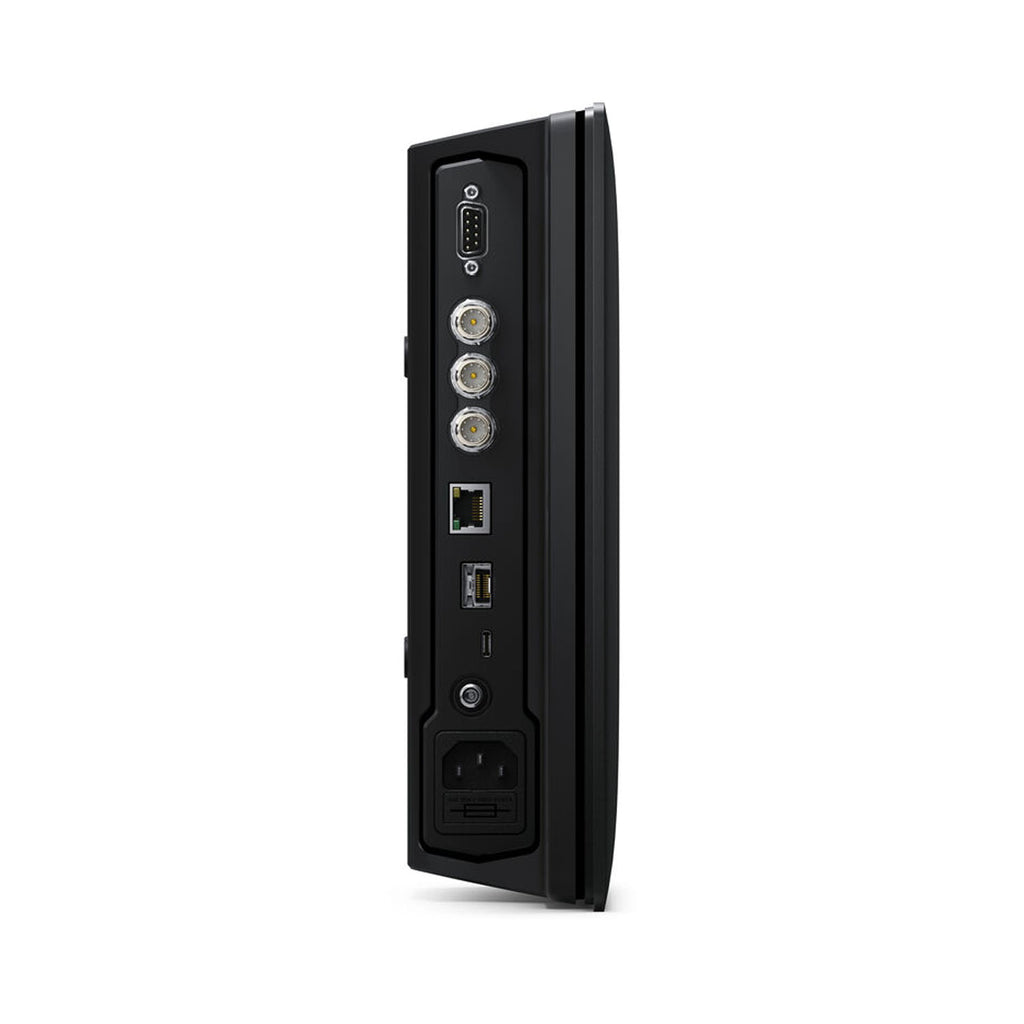

SmartView 4K lever fuldt ud op til SMPTE-2110-standarden for IP-video med både optiske fiberforbindelser og 10G Ethernet over kobber, så du kan bygge moderne IP-videosystemer. SMPTE-2110 specificerer transport, synkronisering og beskrivelse af video, lyd og ancillary data over IP-netværk til broadcast. Det omfatter understøttelse af SMPTE-2110-20 ukomprimeret video, Blackmagic IP-codec til Ultra HD med høj billedhastighed samt SMPTE-2110-21 traffic shaping/timing, SMPTE-2110-30 lyd og SMPTE-2110-40 til ancillary data. Desuden kan den valgte videoindgang sendes ud via 10G Ethernet SMPTE-2110 IP-forbindelsen med fuld understøttelse af multicast til flere destinationer.

Tallyramme

Understøttelsen af Blackmagic SDI Tally Protocol giver SmartView 4K G3 en oplyst farvet ramme omkring billedet – rød for on-air eller grøn for preview. Denne SDI-tallystandard bruges på alle ATEM-liveproduktionsswitchere, så du blot kan koble monitoren til switcherens SDI-udgange og få både billede og tally via et enkelt BNC-kabel. Det betyder, at en instruktør kan klippe mellem kameraer, og tally-informationen sendes tilbage til SmartView 4K via SDI-videofeedet.

Brugerdefinerede fjernstyringsløsninger

Videohub indeholder en effektiv fjernstyringsprotokol, så du kan skabe dine egne fjernstyringsløsninger til at integrere SmartView 4K G3 i dine broadcastsystemer. Den er ekstremt nem at lære, fordi den er en enkel tekstbaseret protokol, som du endda kan lege med via en Telnet-klient. Det betyder, at du kan lave dine egne styringsløsninger på alle computerplatforme og fra indlejret hardware som Raspberry Pi og Arduino. Du får fuld kontrol over LCD-skærmens lysstyrke, kontrast, farvemætning, tally, indgangsvalg og aktivering af 3D-LUT. Den bedste måde at lære protokollen på er at logge ind med en simpel Telnet-app og derefter afprøve hver enkelt kommando ved hjælp af dokumentationen i SmartView 4K-manualen.

Medfølger i æsken

• Blackmagic Design SmartView 4K G3 15,6" DCI 4K broadcastmonitor med SMPTE 2110
