Black Magic HyperDeck Studio 4K Pro

Blackmagic Design HyperDeck Studio 4K Pro

Blackmagic Design HyperDeck Studio 4K Pro er en opdateret filbaseret 1 RU-optager, der giver dig samme funktionalitet og betjening som professionelle båndmaskiner — blot i et digitalt design. Modellen opdaterer de tidligere HyperDeck Studio-modeller med en række nyheder, heriblandt understøttelse af 12G-SDI, to ekstra SD-kortpladser, optagelse via USB-C, timecode-ind- og -udgang, Ref-ind- og -udgang, et redesignet jog/shuttle-hjul, 10G Ethernet og en højttaler på fronten.

Studio 4K Pro optager video med 10-bit 4:2:2-farve i enten ProRes- eller DNxHD-codec samt i komprimeringsformaterne H.264 og H.265. Med to SSD-pladser og to SD-kortpladser kan du optage nærmest uendeligt: når den ene SSD bliver fuld, fortsætter optagelsen automatisk på den anden, og SD-kortpladserne kan skiftes under drift. Studio 4K Pro har én 12G-SDI-indgang, to 12G-SDI-udgange, en gennemsløjfet 12G-SDI-udgang og en dedikeret SDI-monitorudgang. Derudover er der én HDMI-indgang og én HDMI-udgang, og alle kan levere op til DCI 4K. 4K Pro kan endda afspille ProRes 4444-filer i ægte UHD til fill- og key-udgange. Portene registrerer automatisk signalet og tilpasser sig indgangsformatet, uanset om det er SD, HD, 6G-SDI eller 12G-SDI. Timecode-ind- og -udgangen med 3-benet XLR gør det muligt at synkronisere timecode med andre enheder, og du kan koble flere enheder i kæde og dermed opbygge en samlet timecode-synkroniseringskæde.

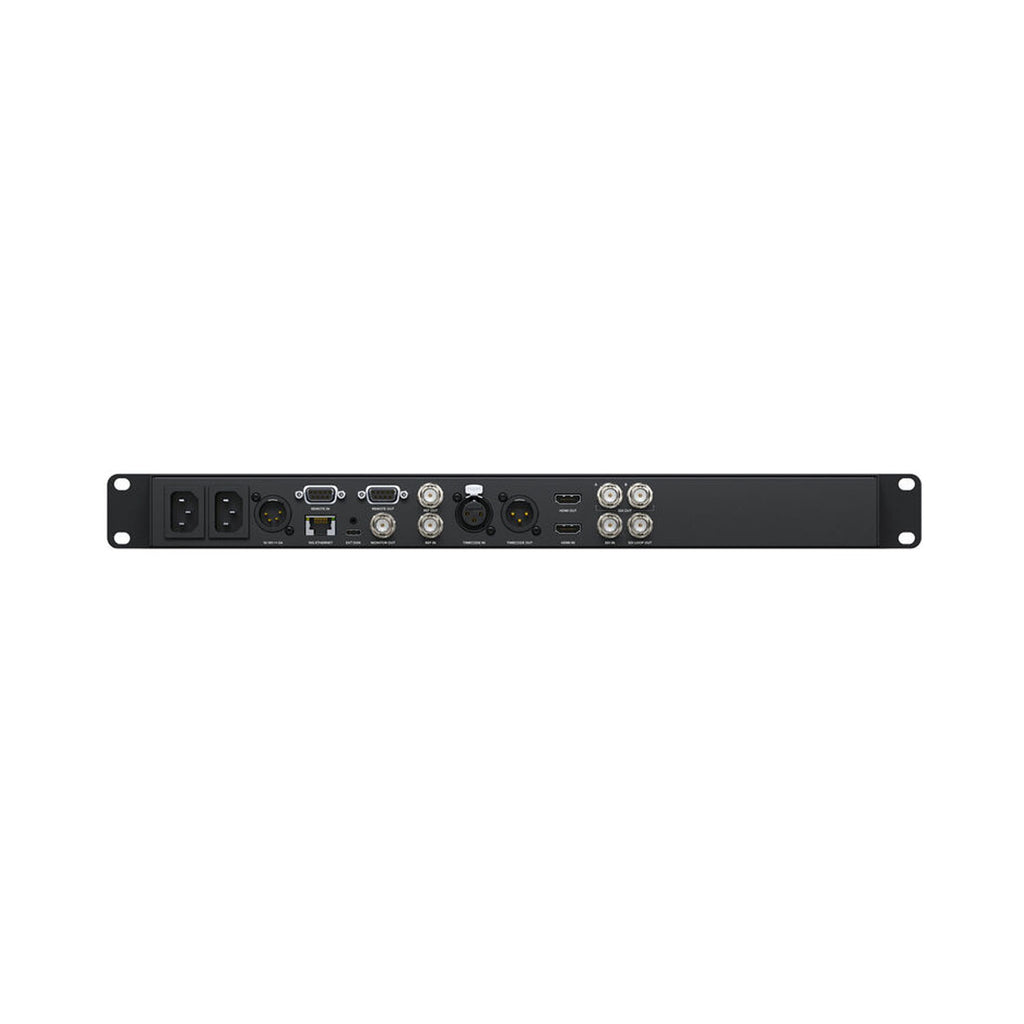

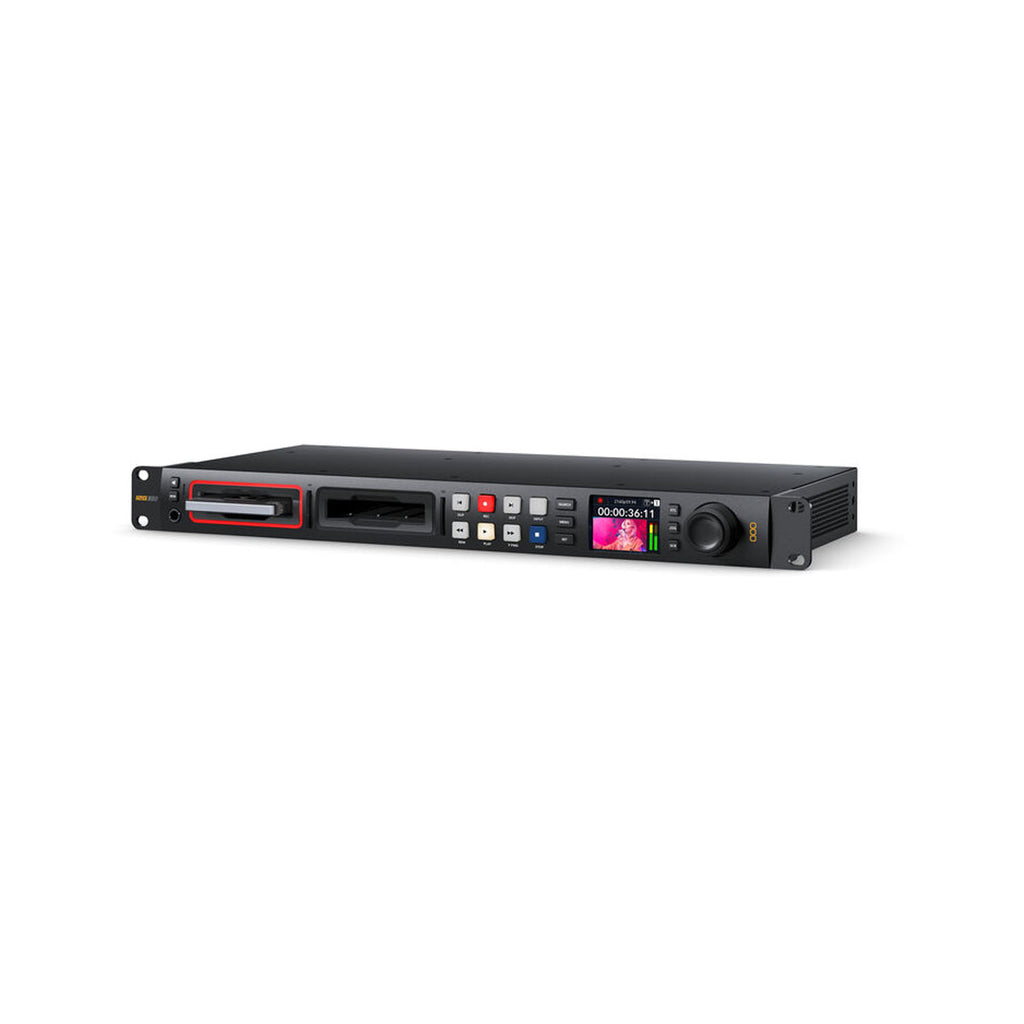

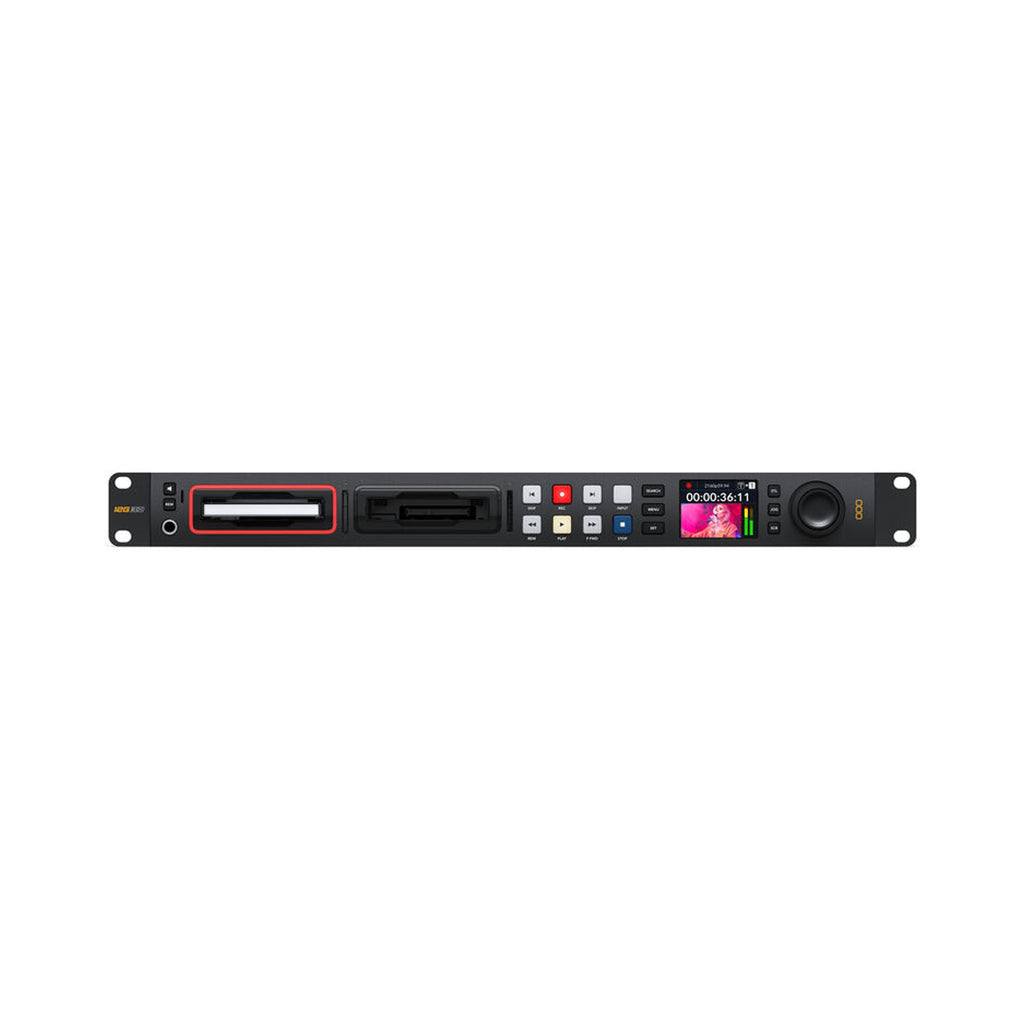

Studio 4K Pro er en 1 RU-enhed til rackmontering med indbyggede rack-ører. Den har oplyste betjeningsknapper på frontpanelet og et tungt jog/shuttle-hjul til analog scrubbing. RS-422-styring understøttes til ekstern betjening via Ref-ind- og -udgangene. USB-C-porten gør det muligt at optage til eksterne diske, og du kan også slutte den til en computer og bruge enheden som kilde til et webstream. Et integreret LCD-display på frontpanelet lader dig overvåge videoen og se timecode- og transportinformation.

Professionel broadcast-optager

De nye HyperDeck Studio-optagere er redesignet fra bunden med snesevis af nye funktioner. De avancerede modeller har nye frontpanelbetjeninger i broadcast-stil og flere tilslutninger på bagpanelet. LCD-skærmen understøtter både lys og mørk tilstand, og transportknapperne er kraftigere med en fast, professionel fornemmelse. Pro-modellerne har et maskinbearbejdet søgehjul i metal med større masse og en blød gummioverflade, der føles behagelig at røre ved. Søgehjulet har desuden en aktiv kobling — præcis som på en traditionel broadcast-optager. Med to mediepladser kan du skifte kort uden at afbryde optagelsen. De avancerede modeller har endda hovedtelefonstik og højttaler på fronten.

Mastering-optager

Alle modeller optager til H.264-, ProRes- og DNx-filer og er dermed perfekte til optagelse af broadcast-mastere, og 4K-modellen tilføjer H.265 ved optagelse af UHD-filer. Du kan endda bruge PCM- eller AAC-lyd. Du får alt, hvad du har brug for til at sende programmer til tv-stationer og til upload på YouTube.

ISO-optagelse

Alle modeller har timecode- og referencegeneratorer med udgange, der kan sløjfes videre til andre HyperDecks. Det betyder, at du kan bygge et rack af HyperDeck Studio-enheder til ISO-kameraoptagelse, så du kan redigere multikamera efter liveevents. Du kan endda synkronisere kameraer til SDI-udgangen, og SDI-indgangen har frame sync.

Digital skiltning

HyperDeck Studio er perfekt til digital skiltning, da alle modeller har HDMI-udgang til tilslutning af storskærms-tv og projektorer. Den indbyggede synkroniseringsgenerator gør det muligt at kombinere flere HyperDecks til store videovægge med flere skærme. Der er endda FTP til filupload og en protokol til fjernstyring.

Broadcast-arkivering

HyperDeck Studio understøtter alle SD- og HD-standarder og er derfor ideel til at arkivere gamle tv-programmer fra broadcast-maskiner som Digital Betacam, Betacam SP, 1", U-matic og VHS. Du kan endda optage direkte til H.264 og dermed udnytte lagerpladsen maksimalt. Til analoge maskiner tilføjer du blot en Mini Converter Analog to SDI.

Lysstærkt LCD-statusdisplay i farver

HyperDeck Studio har traditionelle transportbetjeninger i deck-stil, herunder et søgehjul til jog, shuttle og scroll. Det kompakte LCD-display viser timecode og transportinformation samt en miniature i fuld farve af det aktuelle klip under optagelse eller afspilning. Det viser også status for hvert korts optagelse sammen med videoformat, billedhastighed og lydniveauer — alt sammen på det samme display. LCD-displayet giver mulighed for videomonitorering samt lydniveaumålere, der kan vælges mellem teknisk præcis VU- eller PPM-ballistik. Kombinationen af velkendte VTR-betjeninger og den indbyggede LCD-skærm gør HyperDeck Studio utrolig hurtig at bruge og meget nem at lære.

Traditionel broadcast-betjening

HyperDeck Studio har et traditionelt betjeningspanel i broadcast-stil, som er meget hurtigt at arbejde med. Tryk blot på optageknappen, og du optager øjeblikkeligt videoindgangen til en fil. Du kan også ændre optageformatet i menuen. Der er transportknapper til afspilning, tilbagespoling, hurtig fremspoling, forrige klip, næste klip og meget mere. Pro-modellerne har et maskinbearbejdet søgehjul i metal, der understøtter shuttle, jog og scroll, så du hurtigt kan finde klip. Ethvert knaptryk på frontpanelet sendes videre til RS-422-fjernudgangen på bagsiden, så styringen kan sløjfes til flere HyperDecks. Plus- og Pro-modellerne har desuden højttaler og hovedtelefonstik på frontpanelet til livelydmonitorering.

Understøtter SD-kort, UHS-II-kort eller SSD'er

Alle HyperDeck Studio-modeller understøtter optagelse til almindelige SD-kort og UHS-II-kort, så du ikke behøver dyre specialmedier. Pro-modellerne tilføjer dog også to SSD-pladser, så du kan bruge to forskellige medietyper. SD-kort og SSD'er er perfekte valg til broadcast-medier, fordi de er små og meget prisvenlige. Når du bruger H.264, bliver filerne så utrolig små, at du får meget lange optagelser selv på mindre og billige kort. Desuden kan du endda optage til eksterne USB-diske. Med H.265 kan du optage op til 58 timer i 2160p60 Ultra HD eller op til 157 timers H.264-optagelse i 1080p59.94 på et 1 TB-kort. Det er over 6 dages optagelse i HD på et enkelt 1 TB-kort.

To mediepladser til uafbrudt optagelse

Alle HyperDeck Studio-modeller har to mediepladser til uafbrudt optagelse. Når kortet, der optages på, bliver fuldt, fortsætter optagelsen automatisk på det næste kort. Det er perfekt ved optagelse af lange liveevents, fordi du kan "hot swappe" et fuldt kort med et tomt, mens optagelsen fortsætter i den anden plads. Hver plads har en statusindikator, der viser, hvilket kort der bruges — rød for optagelse eller grøn for afspilning. Desuden understøtter alle modeller nu meget lange optagelser i én enkelt fil, hvilket gør filerne nemme at distribuere. HyperDeck Studio er nem at reparere, da hver kortplads bruger sin egen PCB-enhed, der kan udskiftes, hvis den med tiden bliver slidt af hård brug.

Optag til eksterne USB-C-mediediske

Har du brug for at optage til andre medietyper, kan du via USB-C-udvidelsesporten tilslutte en ekstern flashdisk til optagelse. USB-C-flashdiske har ubegrænset kapacitet, fordi de fysisk kan være større end et SD-kort eller en SSD. Det er endda muligt at optage til et diskarray, som du efterfølgende redigerer fra, så du ikke spilder tid på at kopiere filer, før postproduktionen kan gå i gang. Flyt blot disken over til en computer, og begynd at redigere med det samme. Du kan endda tilføje en Blackmagic MultiDock 10G med fire separate SSD-mediepladser, så du får SSD-kompatibilitet på HyperDeck Studio Mini- og Plus-modellerne. Der er også menuer til håndtering af eksterne diske på det indbyggede LCD-display.

Populære ProRes-, DNx-, H.264- og H.265-filer

HyperDeck understøtter de mest udbredte codecs i dag. Alle modeller inkluderer DNx- og ProRes-filformater. Alle modeller understøtter desuden H.264 i kvalitetsniveauer op til fuld 10-bit 4:2:2 ved optagelse i NTSC, PAL, 720p, 1080p og ægte 1080i interlaced formater, mens 4K-modellen tilføjer H.265 ved optagelse i Ultra HD. Det betyder, at du får stramme komprimeringsforhold fra 60:1 til 285:1 og dermed meget små filer i fuld broadcast-kvalitet. Du kan også vælge ukomprimeret PCM-lyd eller AAC-lyd, når du uploader filer til YouTube. Alle modeller understøtter både ExFAT- og HFS+-diskformater samt lange optagelser i én enkelt fil. Plus- og Pro-modellerne understøtter endda ProRes 4444, hvilket giver mulighed for fill- og key-afspilning.

Avancerede broadcast-tilslutninger

Afhængigt af modellen har HyperDeck Studio et bredt udvalg af video- og lydtilslutninger såsom 3G-SDI, 6G-SDI eller 12G-SDI. Alle modeller har HDMI til tilslutning af tv og projektorer. På Pro- og Plus-modellerne er der endda en dedikeret SDI-monitorudgang med status på skærmen. Pro- og Plus-modellerne har to SDI-udgange, så du kan afspille ProRes 4444-filer med samtidig fill- og key-udgang til keying i live-produktionsswitchere. Tilslutningerne til den interne timecode- og referencegenerator kan sløjfes, så flere enheder synkroniseres til ISO-optagelse. 4K-modellen har 10G Ethernet til ekstremt hurtig filkopiering over netværk. Alle modeller har desuden både AC- og låsbar DC-strømtilslutning.

Vælg mellem 3G-SDI-, 6G-SDI- og 12G-SDI-modeller

Med multirate-SDI får du understøttelse af de mest udbredte videostandarder. SDI- og HDMI-tilslutningerne skifter automatisk videostandard og håndterer dermed SD-, HD- og Ultra HD-formater afhængigt af modellen. SD-formater omfatter NTSC og PAL. 720p HD-standarder omfatter 720p50 og 720p59.94p. Interlacede 1080i HD-formater omfatter 1080i50 og 1080i59.94. 1080p HD-formater omfatter 1080p23.98, 24, 25, 29.97, 30, 50, 59.94 og 60p. HyperDeck understøtter endda 1080 PsF-formater. På 4K-modellen understøttes Ultra HD-formater op til 2160p60, og 4K-modellen understøtter desuden 2K- og 4K DCI-hastigheder op til 30p. HyperDeck Studio understøtter også level A og level B, når HD-video kører med 3G-SDI-hastigheder.

Fill- og key-udgange til broadcast-animationer

HyperDeck Studio Plus- og Pro-modellerne kan afspille ProRes 4444 HD-filer til de to separate SDI-udgange til fill og key. Det betyder, at du kan bruge HyperDeck Studio som grafikafspiller til broadcast-animation, fordi alfakanalen i ProRes 4444-filen automatisk konverteres til key-SDI-udgangen til realtids-keying i en live-produktionsswitcher. Desuden tilføjer HyperDeck Studio 4K Pro fill- og key-afspilning i UHD. Forestil dig animerede bundtekster og stingers med key-kanaludgange, der giver utrolig rene titler i flere lag. Switchere som Blackmagic Design ATEM-modellerne kan desuden forbindes til HyperDeck Studio via Ethernet og udløse afspilning synkroniseret med overgange.

USB-webcamudgang til videosoftware

For at sikre kompatibilitet med en lang række computerprogrammer understøtter HyperDeck Studio webcam-funktion via USB-tilslutningen. Hvis du ikke optager til en ekstern USB-disk, kan du slutte HyperDeckens USB-tilslutning direkte til en computer og få live video ind i ethvert videoprogram. Computeren narres til at tro, at HyperDecken er et almindeligt webcam, men i virkeligheden er det en videokilde i broadcast-kvalitet. Det garanterer fuld kompatibilitet med alle videoprogrammer og i fuld 1080 HD-opløsning. HyperDeck Studios USB-webcamfunktion virker med alle videoprogrammer, herunder Zoom, Microsoft Teams og Skype, og du kan streame live med Open Broadcaster, XSplit Broadcaster og flere andre.

Avanceret HDR-understøttelse og 3D LUT-monitorering

Du er klar til de nyeste filmworkflows med understøttelse af avancerede HDR-standarder. Al HDR-statusinformation indlejres i SDI-forbindelserne, så udstyr længere nede i kæden kan registrere, når der afspilles HDR-filer. Under optagelse registrerer SDI- og HDMI-indgangene også automatisk HDR-videostandarder og mærker derefter filerne med de korrekte HDR-oplysninger. Statiske metadata i PQ- og HLG-format håndteres efter ST2084-standarden. Desuden har frontpanelets LCD-display et bredere farveområde til både Rec. 2020- og Rec. 709-farverum. HyperDeck Studio Plus- og Pro-modellerne giver dig endda mulighed for at indlæse en 3D LUT i monitorudgangen, så du kan tilføje looks eller konvertere film- til videogamma.

Professionel SDI-lyd med flere kanaler

HyperDeck Studio har professionel SDI-lyd med flere kanaler og kan optage op til 16 kanaler. Ved optagelse fra SDI-indgangen kan du i menuen vælge at optage 2, 4, 8 eller 16 lydkanaler i realtid. Der er ekstra plads i SDI-monitorens statusoverlay, så lydmålerne kan vise alle de aktiverede kanaler på én gang, og målerne viser dermed 2, 4, 8 eller 16 kanaler samtidig. Lydmålerne er designet med korrekt ballistik, og du kan skifte mellem forskellige VU- og PPM-visninger i LCD-menuen. HyperDeck Studio er mere end blot en videooptager — den leverer også lyd i høj kvalitet.

Utrolig hurtige filoverførsler over netværk

Alle HyperDeck-modeller gør det muligt at uploade mediefiler eksternt med almindelig FTP-klientsoftware. Med 10G Ethernet indbygget i HyperDeck Studio 4K Pro er filoverførslerne så hurtige, at de overgår SD-kortene og SSD-diskene. Til fjernstyring af optageren bruger alle modeller en letforståelig tekstbaseret protokol, så du kan bruge et simpelt terminalprogram som Telnet til at teste styringskommandoer. Log blot på HyperDecken og skriv "play" eller "record", hvorefter kommandoen udføres. Kombinerer du styringsprotokollen og filoverførslerne med en HyperDeck tilsluttet et stort USB-C-diskarray, får du en fantastisk broadcast-server til ingest, mediehåndtering og afspilning.

Traditionel RS-422-broadcaststyring

Den mest udbredte styringsforbindelse på broadcast-optagere siden begyndelsen af 1980'erne er RS-422-protokollen. RS-422 blev oprindeligt udviklet af Sony og bruges på næsten alt broadcast-udstyr. HyperDeck Studio har bred protokolunderstøttelse, så du kan forbinde den direkte til broadcast-systemer. Den understøtter også ekstra kommandoer til Advanced Media Protocol til styring af diskoptagere. Når du designer RS-422-styringsløsninger, ved du, at du er forbundet til en HyperDeck Studio, når du ser ID 0xF0E0 i 30/60p, 0xF1E0 i 25/50p eller 0xF2E0 i 24p. Det fulde sæt af understøttede fjernkommandoer findes i brugervejledningen, som kan hentes på supportsiden.

Indbyggede timecode- og synkroniseringsgeneratorer

Med en timecode- og synkroniseringsgenerator indbygget i alle modeller kan du stable flere enheder til digital skiltning eller optagelse på flere kanaler. Hver HyperDeck har dedikerede udgange til reference og timecode direkte fra de interne synkroniserings- og timecodegeneratorer. Generatorerne kører frit ("free run"), medmindre der tilsluttes reference eller timecode til indgangene — så låser generatorerne automatisk. Det betyder, at du kan sløjfe fra HyperDeck til HyperDeck og skabe et perfekt synkroniseret array af optagere.

Blackmagic OS

Det innovative Blackmagic OS er udviklet til højtydende film- og broadcast-produkter og styrer alle funktioner på HyperDeck Studio. Kun Blackmagic OS giver øjeblikkelig opstart og samtidig kraftfulde funktioner som LCD med video, timecode og lydmåling, monitorering med overlays, menuer, hurtig netværkskommunikation, mediehåndtering på tværs af flere diske, 3D LUT'er og lokalisering. LCD-menuerne på skærmen indeholder indstillinger til at tilpasse din HyperDeck Studio, og menuerne understøtter nu både lys og mørk tilstand. Blackmagic OS leverer netværksydelse i verdensklasse, og HyperDeck Studio 4K Pro kan opretholde dataoverførsler på hele 1,2 gigabyte i sekundet på sin 10G Ethernet-forbindelse.

Lokaliseret til 13 udbredte sprog

HyperDeck Studio understøtter flere sprog, så du ikke behøver at lære et nyt sprog for at kunne bruge den. Du får understøttelse af engelsk, kinesisk, japansk, koreansk, spansk, tysk, fransk, russisk, italiensk, portugisisk, tyrkisk, polsk og ukrainsk. Første gang enheden tændes, viser HyperDeck Studio en menu til valg af sprog, og du kan altid ændre sproget igen senere via LCD-menuen. Når et sprog er valgt, ændres LCD-menuerne, og overlays på SDI-monitorudgangen skifter også til det valgte sprog. Det hele betyder, at HyperDeck Studio er perfekt til arbejde overalt i verden.

Brug alle videoprogrammer og streamingtjenester

HyperDeck Studio optager filer, der er kompatible med stort set al postproduktionssoftware. Optager du i H.264, kan du desuden uploade filer fra HyperDeck Studio direkte til streamingtjenester som YouTube, Facebook, Vimeo, Twitter og flere. Du kan bruge populære redigeringsprogrammer som DaVinci Resolve, Apple Final Cut Pro, Adobe Premiere Pro eller Avid Media Composer, fordi HyperDeck bruger de samme filformater, som anvendes i postproduktion. Selv VFX-programmer som Fusion og Adobe After Effects arbejder med filerne. Fordi HyperDeck optager til diske, der er formateret på computere, kan du blot montere disken på en hvilken som helst computer og gå i gang med at redigere uden at skulle transkode eller konvertere filerne.

Indbygget redundans holder dig i luften

Professionelle broadcastere har brug for redundans, fordi det øger driftssikkerheden. HyperDeck Studio har redundante funktioner, der hjælper med at sikre, at du bliver i luften. Med to mediepladser på alle modeller — og fire mediepladser på Pro-modellerne — kan du forblive i luften, selv hvis en af pladserne bliver beskadiget. Med HyperDeck Studio HD Mini får du desuden tre helt uafhængige optagere i en enkelt rack-enhed, mens HyperDeck Studio HD Plus rummer to uafhængige optagere i en enkelt rack-enhed. Alle HyperDeck-modeller har både AC- og låsbar DC-strømtilslutning, så du kan bruge DC-tilslutningen med en ekstern batteripakke til redundant strømforsyning.

Designet til både mobil brug og rackmontering

Har du brug for en mobil broadcast-løsning, er HyperDeck Studio HD Mini svaret: de fleste funktioner er miniaturiseret i et elegant, kompakt design på 5" i bredden — kun en tredjedel af en rack-enhed. Det betyder, at du kan få plads til tre optagere i en enkelt rack-enhed. Brug blot den valgfrie Teranex Mini Rack Shelf, så kan du montere de tre enheder side om side og bolte dem fast i et standardrack. Du kan også kombinere HyperDeck Studio Mini med andre moduler, for eksempel en Teranex Mini Analog to 12G-SDI til at konvertere indgangen fra analog til SDI — alt sammen i det samme rack, hvilket er perfekt til arkivarbejde. HyperDeck Studio HD Mini ser også flot ud, når den ikke er rackmonteret, men blot står alene på skrivebordet.

Kompatibel med switchere, diskdocks og kameraer

Der findes et bredt udvalg af Blackmagic Design-produkter, som du kan bruge sammen med HyperDeck — heriblandt switchere, kameraer og streamingløsninger. Da Mini- og Plus-modellerne ikke har SSD-pladser, kan du tilføje en Blackmagic MultiDock 10G og bruge almindelige SSD'er, hvilket giver kompatibilitet med medier fra andre HyperDeck-modeller. HyperDeck Studio håndterer alle diskene for dig og optager automatisk til diskene i MultiDock. Du kan endda bruge MultiDock sammen med HyperDeck Studio Pro-modellerne, blot for at få ekstra SSD'er og længere optagetid. HyperDeck Studio er også en perfekt mastering-optager sammen med ATEM-switchere, en klipafspiller med fill og key eller sløjfet på switcherindgange til ISO-optagelse.

Medfølger i æsken

• Blackmagic Design HyperDeck Studio 4K Pro
